SEMとFIB：PCB故障解析のための強力な組み合わせ

CIQTEKは、SEMとFIBを強力なチームとして組み合わせ、PCBプロセスの最適化、信頼性の検証、および故障の根本原因の特定に不可欠なサポートを提供します。

SEM高解像度イメージング：表面の詳細を捉える「顕微鏡」

の SEM 高解像度電子ビームを用いて、プリント基板表面の形態を鮮明に画像化します。これにより、はんだパッドのめっき、金属間化合物、微細な亀裂、スズウィスカー、異物混入などを極めて鮮明に観察できます。

走査型電子顕微鏡（SEM）は、エネルギー分散型X線分光法（EDS）と組み合わせることで、微細領域の元素分析も行います。この組み合わせにより、エンジニアは欠陥の化学的特徴を特定できるため、短絡、断線、腐食、めっき異常などの問題を容易に発見できます。

FIBナノスケール切断：内部構造のための「メス」

SEMは表面イメージングに優れていますが、基板内部の様子を観察する必要がある場合はFIBが威力を発揮します。FIBはナノメートル精度のイオンビームを用いて、欠陥箇所を正確に特定し、断面加工を行います。多層基板、ブラインドビア、埋め込みビアなどを極薄に切断することで、機械的な切断では到達できない内部構造を露出させることができます。

FIB（集束イオンビーム）は、顕微鏡レベルの外科手術器具のようなものだと考えてください。ナノメートル単位の精度で物質を除去し、画像化や分析に適したきれいな断面を作り出します。

微細な世界の美しさ、あらゆる細部に宿る輝き。

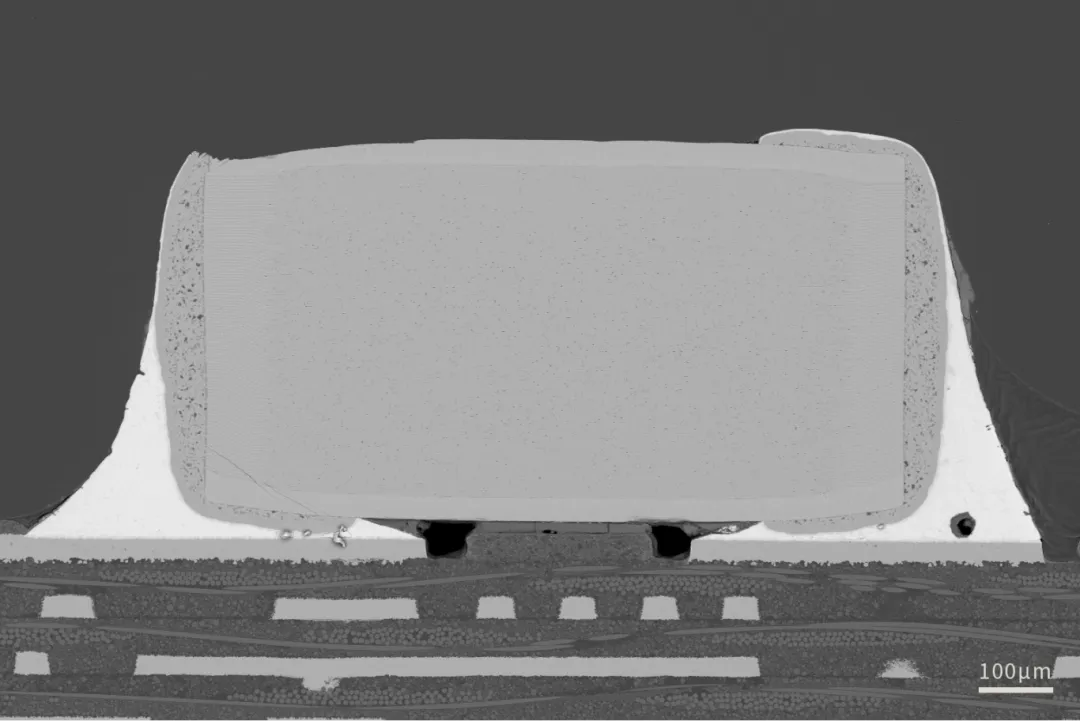

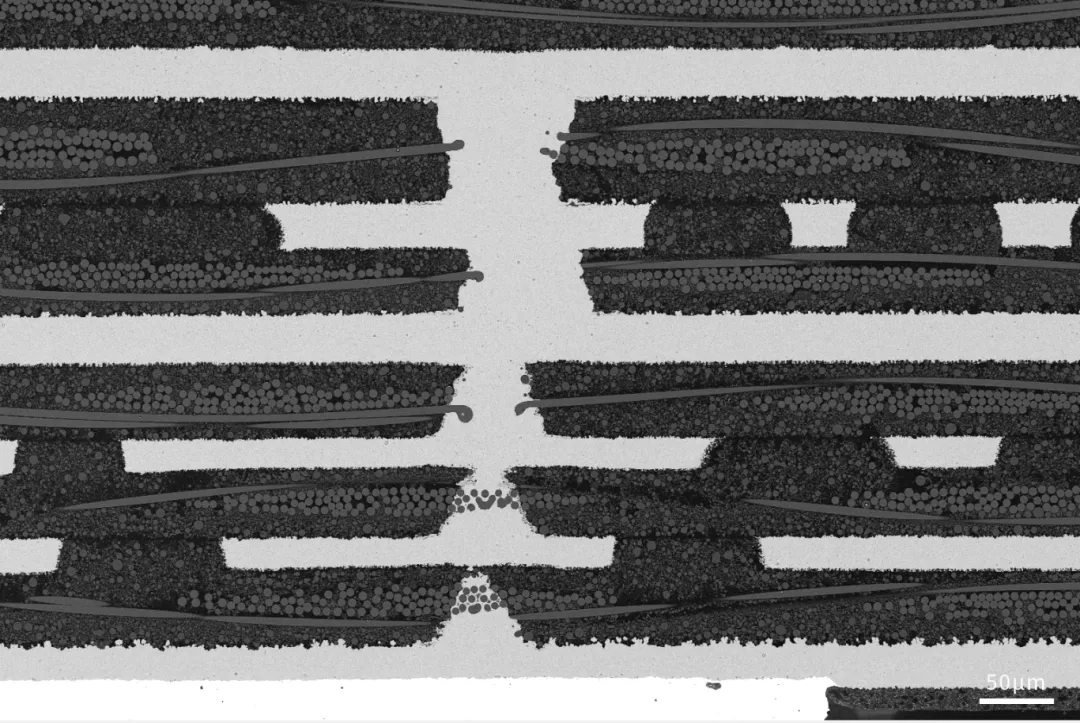

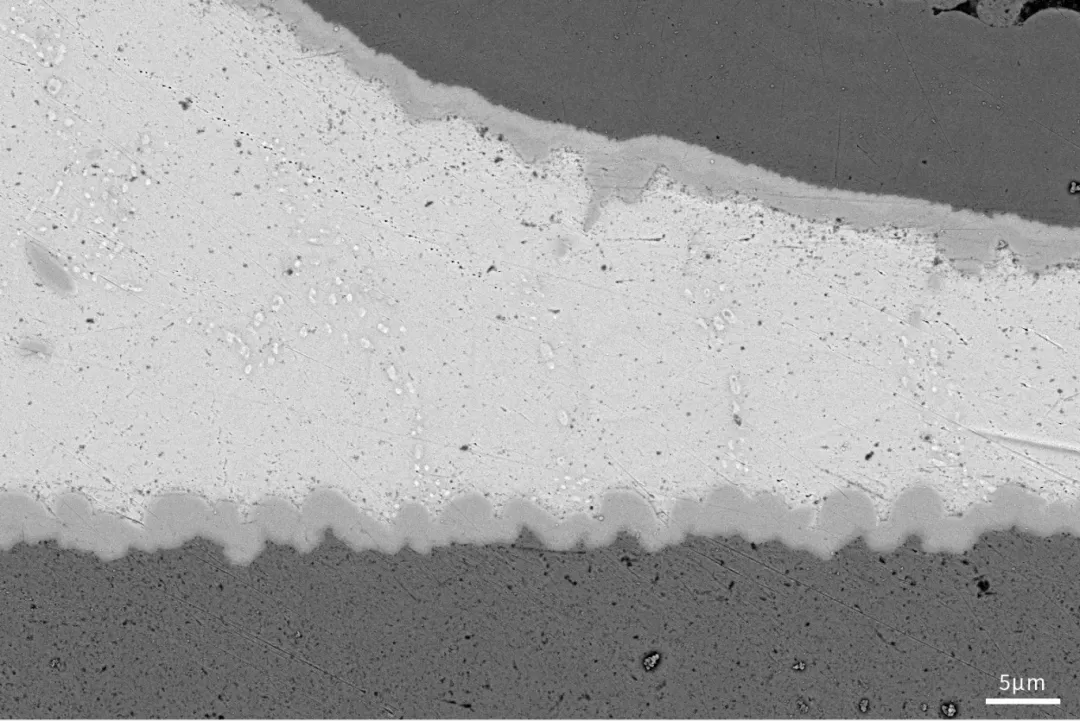

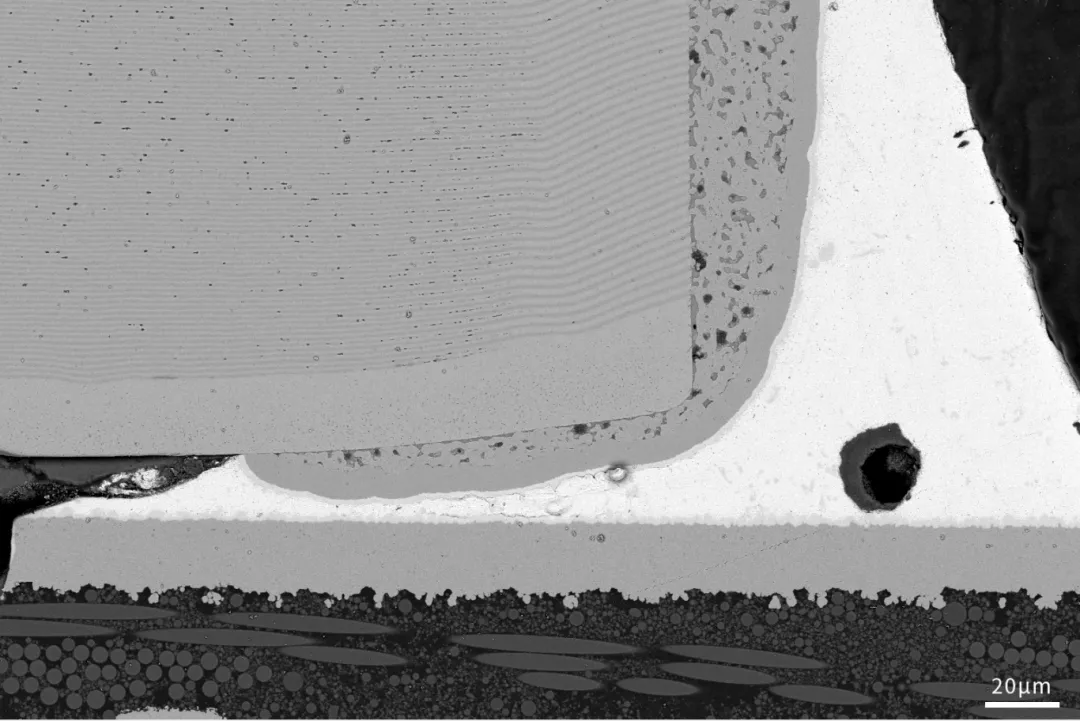

ここに実際の例があります CIQTEK電子顕微鏡 PCB断面観察において：

信頼性を重視する研究室向けに設計されています

CIQTEKは、コアアルゴリズムからハードウェア設計まで、電子顕微鏡プラットフォームをゼロから開発しています。この垂直統合により、安定した性能と長期的な供給安定性が確保され、継続的な生産や複数年にわたる研究プログラムを実施する研究室にとって重要なメリットとなります。

同社は、迅速な技術サポートと定期的なソフトウェアアップデートによって自社製品を支え、ユーザーがシステムを長期にわたって効率的に稼働させ続けられるよう支援している。
