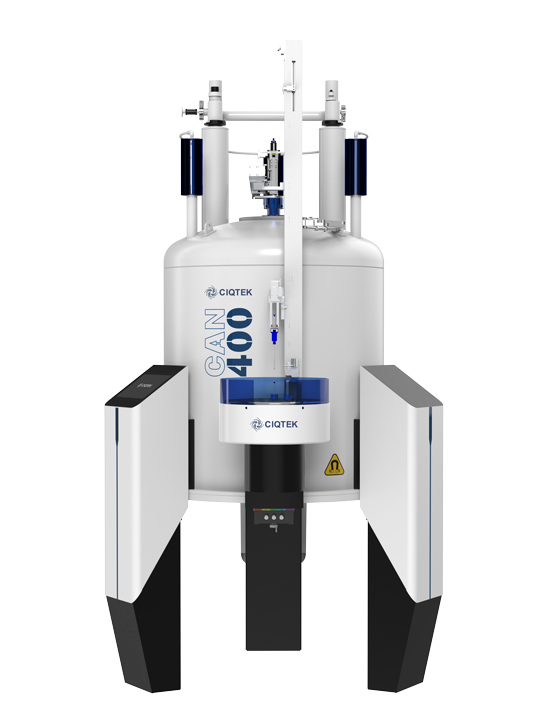

CIQTEK CAN400は最先端のインテリジェント液体状態 核磁気共鳴(NMR)分光計 超高均質性、超シールド400MHz超伝導磁石を搭載しています。 多機能モジュラーコンソール、高感度の全自動チューニングプローブ、およびさまざまな高度なアクセサリが組み込まれています。
CAN400は高度に統合された無線周波数(RF)チャンネルを備え、送信と受信の両方の機能をサポートし、マルチ受信実験を可能にします。最適化された設計により、迅速なチューニングとシミングが可能になり、実験時間を大幅に短縮します。
インテリジェント コントロール スクリーンなどのアクセサリにより、機器の監視やサンプルの挿入/取り外しをタッチスクリーンで操作できるようになり、NMR 機器の管理が強化され、NMR 実験の柔軟性が向上します。
CAN400 は、高性能なハードウェアとスマートなソフトウェアを組み合わせて、信頼性が高く、効率的で、使いやすい NMR 実験プラットフォームをユーザーに提供します。
レドックスフロー電池の研究では、性能向上のために分子レベルでの基礎的知見が求められます。電解質にin situ核磁気共鳴(NMR)法を適用することで、電解質の分解と電池の自己放電をリアルタイムで観察することが可能になります。
参照 : ネイチャー, 2020, 579(7798): 224-228.
リグニンにおいては、不安定なプロトンを持つ基がリン含有試薬と反応してリン含有誘導体を形成することがあります。定量³¹P NMR分光法を用いることで、カルボキシル基やヒドロキシル基などの官能基の量と構造を調べることができます。
参照 : ネイチャープロトコル, 2019, 14(9): 2627-2647.

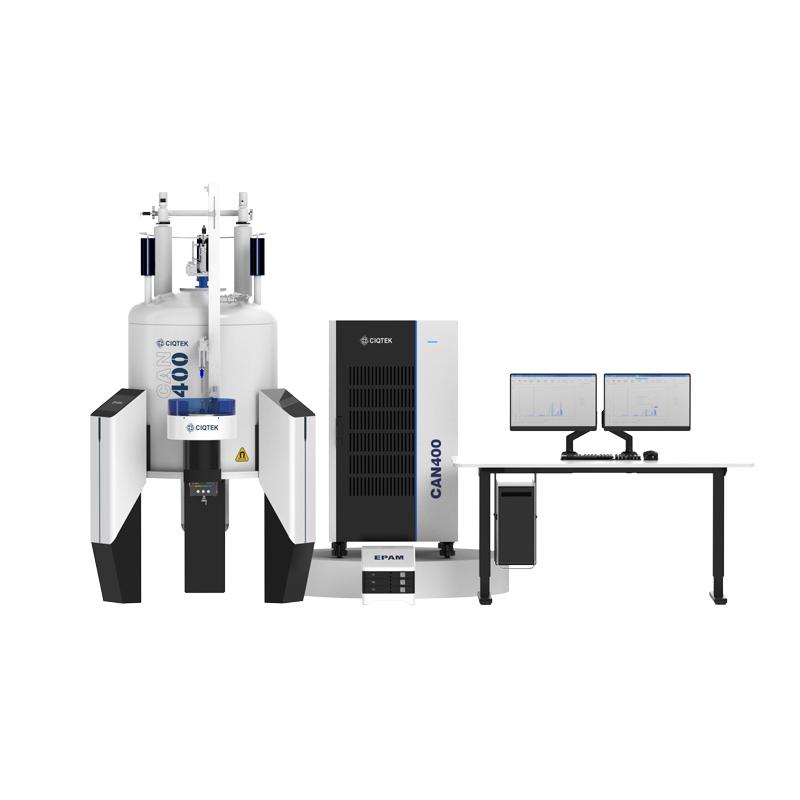

CIQTEK CAN400 NMR分光計のサブモジュールは、主にマグネット、コンソール、プローブ、プリアンプで構成されています。分光計システムは、実験データを正確に収集・分析する高度なソフトウェアによって制御され、より包括的で正確な分析結果をユーザーに提供します。インテリジェントな制御画面とリモートコントロール機能により、ユーザーエクスペリエンスが最適化されます。

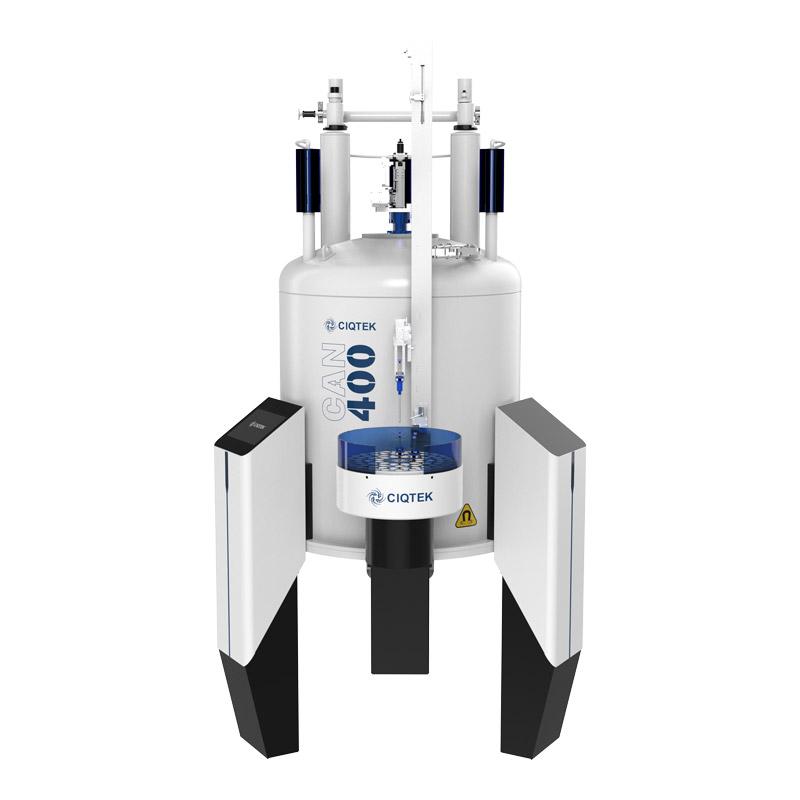

磁石
• 9.39テスラ、高均一磁場
• 標準の54 mm室温ボア、さまざまなプローブと互換性あり
• 液体ヘリウムの保持時間が長い
• 低ヘリウムレベルアラームを備えた液体ヘリウムレベル測定システムを装備
• システムステータスに素早くアクセスできる統合型インテリジェントコントロールスクリーン
コンソール

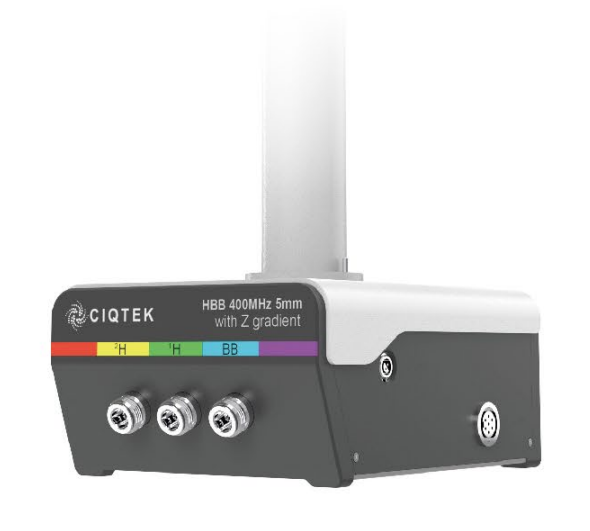

• 機器の構成とアップグレードを容易にする分散設計プローブ
• 直径5mmのサンプルチューブに適しています
• 検出可能な核:
1
H、
3
C、
15
N、
31
P、
19
F、
109
Agおよびその他の核
• 手動および自動調整をサポート
• Z勾配強度: ≥ 50 G / cm
• 高感度・高解像度
• 広範囲の温度調節が可能
• できる
19
F NMR実験
1
Hデカップリングと
1
H NMR実験
19
Fデカップリング
プリアンプ
• プリアンプはコンソールから分離されています。
• マルチチャンネルプリアンプ
• 低ノイズにより信号取得への影響を最小限に抑えます
• 全チャンネルにダイナミック送受信スイッチを内蔵
• マルチチャネル構成をサポート

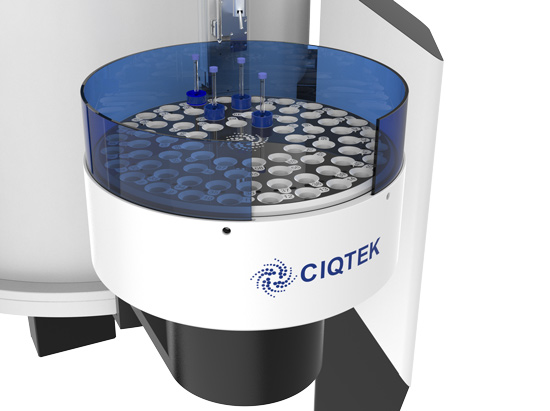

オートサンプラー
• 高スループット:最大72ポジションで最適化されたスペース利用
• 安全で使いやすい: 双方向に自由に回転する腰に取り付けるデザイン
• 効果的:数秒で迅速なサンプル交換。次のサンプルを事前に準備できます。

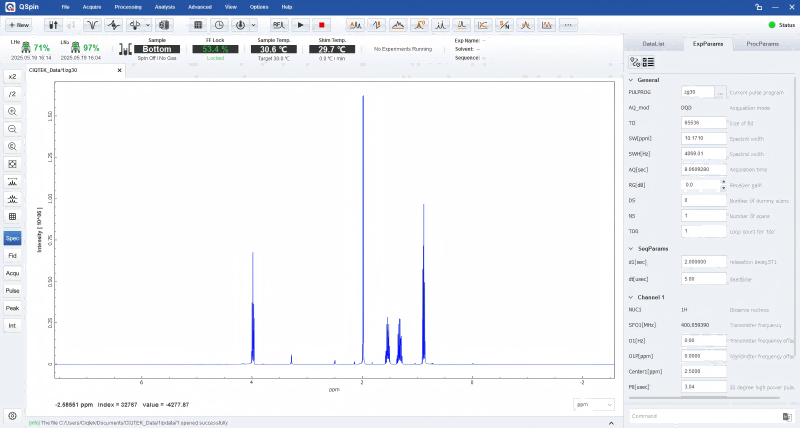

ソフトウェア
• インテリジェントなソフトウェアがユーザー操作を簡素化
• ワンクリックでデータ処理できる合理化されたソフトウェアにより、実験効率が向上します
• 実験データはユニバーサルフォーマットで保存可能
磁石 | 磁場強度 | 9.39テスラ |
室温ボア径 | 54ミリメートル | |
ラジアル5ガウス線 | 0.6メートル | |
垂直5ガウス線 | 1.0メートル | |
コンソール | トランシーバーRFチャンネル | デフォルトは2、8まで拡張可能 |
周波数分解能 | 0.0005 Hz | |
タイミング解像度 | 4ナノ秒 | |
位相解像度 | 0.001° | |
RF周波数範囲 | 5~1300MHz | |
デジタル解像度 | 16ビット | |
最大受信機スペクトル幅 | 12.5MHz | |
プローブ | 検出可能な核 | ¹H、¹³C、¹⁵N、³¹P、¹⁹F、¹⁰⁹Ag、およびその他の核 |
重水素ロック | サポート | |
Z勾配強度 | 最大50 G / cm | |
チューニングとマッチング | 迅速な自動チューニングとマッチングがサポートされています | |
ソフトウェア | オペレーティング·システム | ウィンドウズ |
サポートされている実験 | 1D、2D、その他のNMR実験のためのデータ取得および処理機能 | |
実験データ | 一般的なNMR実験手法が収録されており、実験データは汎用形式で保存できます。 | |
脈 | パルスシーケンス編集とグラフィカルインターフェースがサポートされています | |
リモコン | ソフトウェア制御のコンソール電源オン/オフを有効にする | |
オートサンプラー | スロット | 72 |
設置位置 | 磁石の中央部分 | |
回転方向 | 双方向回転 | |
迅速なサンプル交換 | 自動保存チューブを装備しており、次のサンプルを事前に準備できます。 |
