フェセム | SEM4000Pro

分析的 ショットキー 電界放出走査電子顕微鏡(FESEM)

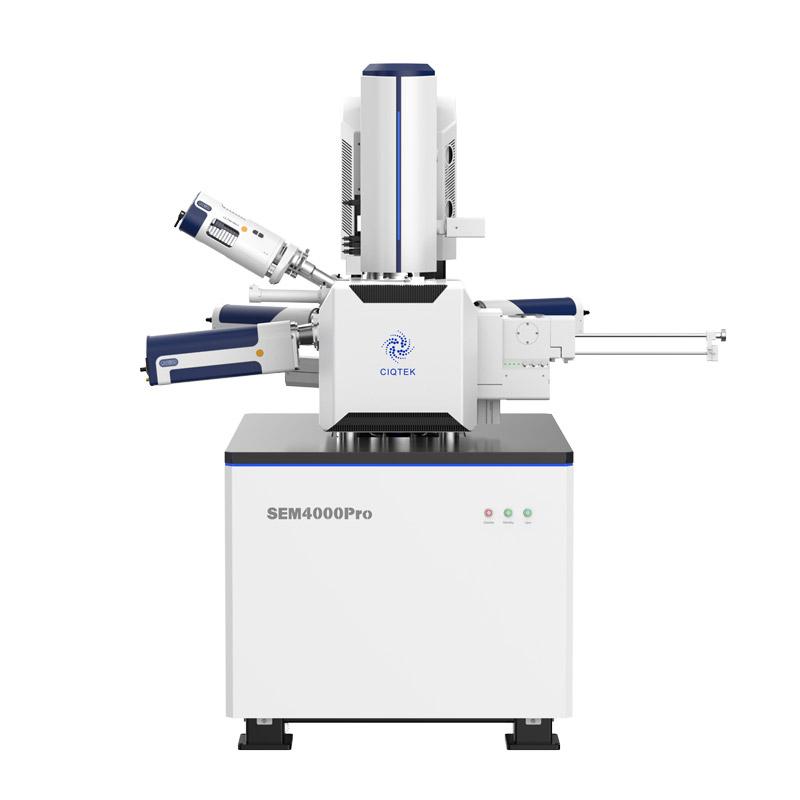

CIQTEK SEM4000Pro 高輝度・長寿命のショットキー電界放出電子銃を搭載した分析用FE-SEMモデルです。3段電磁レンズ設計により、EDS/EDX、EBSD、WDSなどの分析アプリケーションにおいて大きなメリットを提供します。低真空モードと高性能低真空二次電子検出器に加え、格納式反射電子検出器を標準装備しており、導電性の低い試料や非導電性試料の観察に便利です。

電子光学

sem4000pro Electron Optics

低真空モード

低真空モードでは、圧力制限絞りなしで10~180Paの範囲に到達できます。特別に設計された対物レンズ真空チャンバーは、低真空条件における電子の平均自由行程を最小限に抑え、低真空モードにおいて30kVで1.5nmの分解能を実現します。

試料表面から放出される二次電子は空気分子を電離させ、同時に電子、イオン、光子を生成します。生成された電子は他の空気分子をさらに電離させ、低真空二次電子検出器(LVD)は、このような過程で生成される大量の光子信号を捕捉します。

入射電子ビームは試料表面の空気分子を電離させ、電子とイオンを生成します。これらのイオンは表面の帯電を中和し、帯電効果を低減します。

粒子および細孔分析ソフトウェア(粒子) *オプション

SEM Particle & Pore Analysis Software (Particle)

CIQTEK SEM 顕微鏡ソフトウェアは、さまざまな種類の粒子および細孔サンプルに適したさまざまなターゲット検出およびセグメンテーション アルゴリズムを採用しています。粒子および細孔統計の定量分析を可能にし、材料科学、地質学、環境科学などの分野に適用できます。


画像後処理ソフトウェア *オプション

SEM Microscope Image Post-processing Software

電子顕微鏡で撮影した画像に対してオンラインまたはオフラインの画像後処理を実行し、一般的に使用される EM 画像処理機能、便利な測定ツール、注釈ツールを統合します。


自動測定 *オプション

SEM Microscope software Auto Measure

線幅エッジの自動認識により、より正確な測定と高い一貫性を実現します。ライン、スペース、ピッチなど、複数のエッジ検出モードに対応しています。複数の画像形式に対応し、一般的な画像後処理機能も豊富に搭載しています。使いやすく、効率的で、精度の高いソフトウェアです。


ソフトウェア開発キット(SDK) *オプション

SEM Microscope Software Development Kit (SDK)

画像取得、動作条件設定、電源オン/オフ、ステージ制御など、SEM顕微鏡を制御するための一連のインターフェースを提供します。簡潔なインターフェース定義により、特定の電子顕微鏡操作スクリプトとソフトウェアを迅速に開発でき、関心領域の自動追跡、産業オートメーションデータの取得、画像ドリフト補正などの機能を実現できます。珪藻類分析、鋼鉄不純物検査、清浄度分析、原材料管理などの専門分野のソフトウェア開発に使用できます。


オートマップ *オプション

FESEM Microscope software Auto Measure

CIQTEK SEM4000Pro FESEM顕微鏡の仕様
電子光学 解決 高真空

0.9 nm @ 30 kV、SE

低真空

2.5 nm @ 30 kV、BSE、30 Pa

1.5 nm @ 30 kV、SE、30 Pa

加速電圧 0.2 kV~30 kV
拡大(ポラロイド) 1 ~ 1,000,000 x
電子銃型 ショットキー電界放出電子銃
標本室 低真空 最大180Pa
カメラ デュアルカメラ(光学ナビゲーション + チャンバーモニタリング)
XY範囲 110ミリメートル
Z範囲 65ミリメートル
Tレンジ -10°~+70°
Rレンジ 360°
SEM検出器と拡張機能 標準

エバーハート・ソーンリー検出器(ETD)

低真空検出器(LVD)

後方散乱電子検出器(BSED)

オプション

格納式走査透過電子顕微鏡検出器(STEM)

エネルギー分散型分光計(EDS / EDX)

電子後方散乱回折パターン(EBSD)

試料交換用ロードロック(4インチ/8インチ)

トラックボールとノブのコントロールパネル

ユーザーインターフェース 言語 英語
OS ウィンドウズ
ナビゲーション 光学ナビゲーション、ジェスチャークイックナビゲーション、トラックボール(オプション)
自動機能 自動明るさ・コントラスト、自動フォーカス、自動非点補正
