CIQTEK、高精度分析のためのインサイチュー加熱チップソリューションを発表
高温材料性能研究や相転移メカニズム解析の分野では、従来の外部加熱法では、精密な微小領域温度制御とリアルタイム観察を組み合わせることができない場合が多くあります。
CIQTEK は、中国科学技術大学のマイクロナノセンターと共同で、革新的な インサイチュー加熱チップソリューション このソリューションは、MEMS加熱チップをデュアルビーム電子顕微鏡に統合することで、正確な温度制御(室温から1100℃まで)とサンプルのミクロ動的分析を可能にし、高温環境における材料の挙動を研究するための新しいツールを提供します。

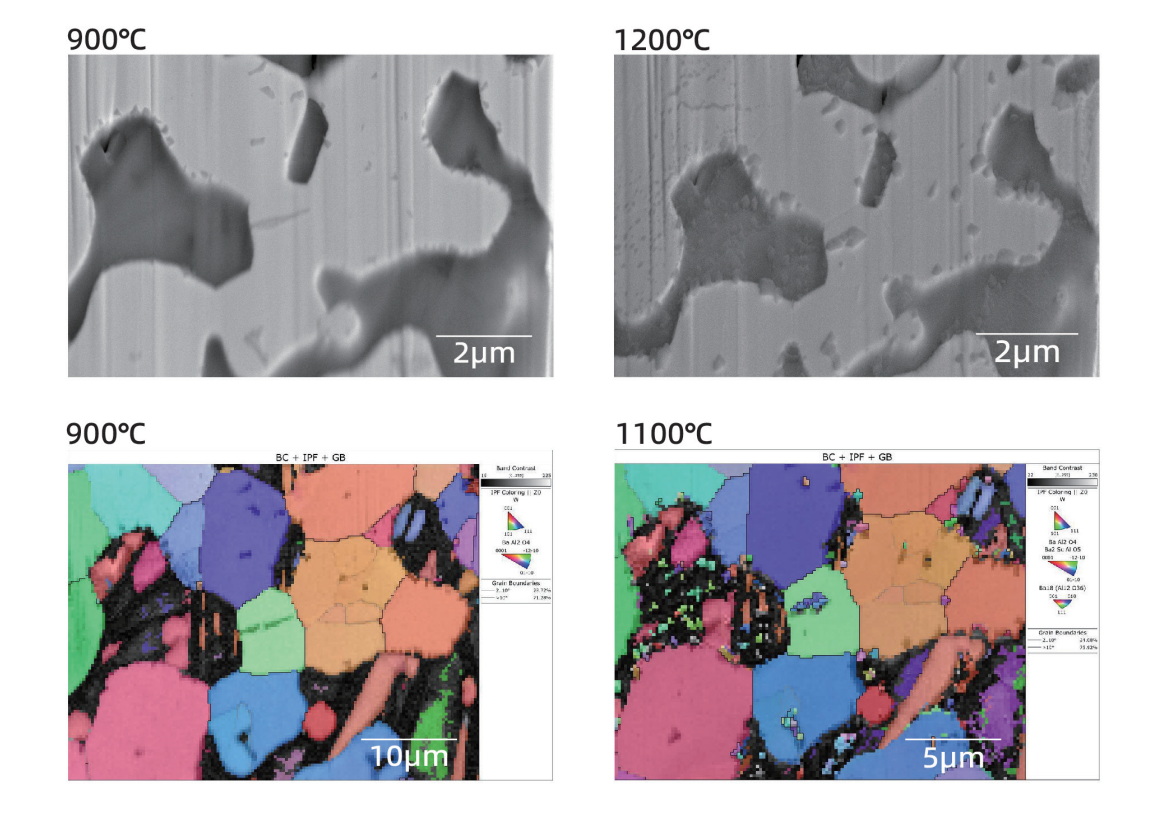

このソリューションでは その CIQTEK デュアルビームSEM そして 特殊なMEMS加熱チップ 0.1℃未満の温度制御精度と0.1℃未満の温度分解能を備えています。また、優れた温度均一性と低赤外線放射を特徴としており、高温下でも安定した分析を実現します。本システムは、加熱中の微小領域形態観察、EBSD結晶方位分析、EDS組成分析など、様々な特性評価手法に対応しており、熱影響下における相転移、応力変化、組成移動を包括的に理解することができます。
このシステムは真空を破ることなく動作し、サンプルの準備と特性評価(in-situ マイクロ領域 EBSD)の完全なプロセス要件を満たします。

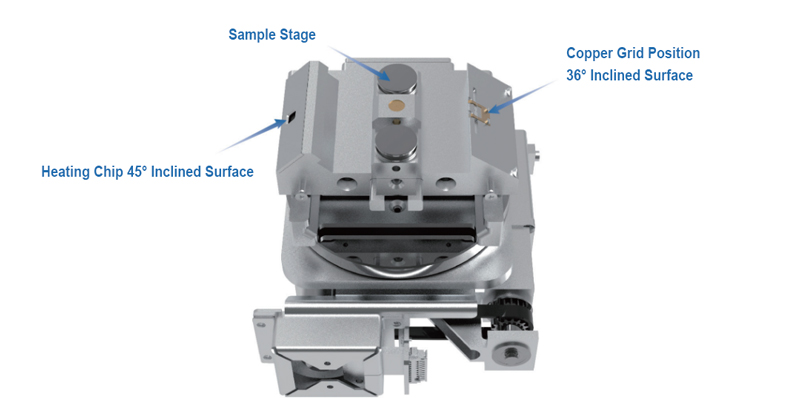

統合ワークフロー設計は、サンプル準備(イオンビーム処理、ナノマニピュレータによる抽出)からin-situ溶接、加熱試験までの全プロセスをカバーします。システムは45°の加熱チップと36°の銅グリッドポジションを備え、多角度操作をサポートし、複雑な実験ニーズに対応します。 このシステムは、合金、セラミック、半導体の高温性能研究に効果的に適用されており、ユーザーが現実世界の環境での材料の反応についてより深い洞察を得るのに役立っています。
9月26日~30日、武漢|2025年中国全国電子顕微鏡会議 CIQTEK の 8 つの主要な電子顕微鏡ソリューションを紹介します。
超高解像度電界放出走査電子顕微鏡(FESEM) その CIQTEK SEM5000X は、最適化された電子光学カラム設計を採用した超高分解能FESEMです。全体的な収差を30%低減し、0.6nm@15kVおよび1.0nm@1kVという超高分解能を実現しています。高い分解能と安定性により、先端ナノ構造材料研究やハイテクノードの半導体ICチップの開発・製造において優位性を発揮します。
超高解像度 タングステンフィラメント走査型電子顕微鏡 その CIQTEK SEM3300 走査型電子顕微鏡(SEM) 「スーパートンネル」電子光学系、インレンズ電子検出器、静電・電磁複合対物レンズなどの技術を採用しています。これらの技術をタングステンフィラメント顕微鏡に適用することで、長年のSEMの分解能限界を突破し、これまで電界放出型SEMでしか実現できなかった低電圧分析をタングステンフィラメントSEMで実行できるようになります。
ガ + 集束イオンビーム電界放出走査電子顕微鏡 その CIQTEK DB550 集束イオンビーム走査電子顕微鏡(FIB-SEM) ナノ分析および試料作製用の集束イオンビームカラムを備えています。「スーパートンネル」電子光学技術、低収差、非磁性対物レンズ設計を採用し、「低電圧・高分解能」という特長により、ナノスケールの分析能力を確保しています。 イオンカラムはGa + 極めて安定かつ高品質のイオンビームを発生する液体金属イオン源を搭載し、ナノファブリケーションを実現します。DB550は、ナノマニピュレーター、ガスインジェクションシステム、そしてユーザーフレンドリーなGUIソフトウェアを統合した、オールインワンのナノ分析・ファブリケーションワークステーションです。
