CIQTEK、フルサイズ観察、精密切断、包括的な処理を実現する8インチウェーハデュアルビームソリューションを発表
半導体製造がより微細なプロセスノードへと進むにつれて、ウェーハレベルの欠陥分析、故障箇所の特定、マイクロナノ加工が歩留まり向上の鍵となってきました。 CIQTEK を紹介します 8インチウエハデュアルビームフルサイズ処理ソリューション 高解像度イメージングと精密イオンビーム加工を組み合わせることで、ウエハ全面にわたる「観察・分析・切断」を実現し、先端半導体プロセスを強力に技術サポートします。
このソリューションは、150mmのロングストローク高精度サンプルステージを備え、8インチウェーハのウェーハ全面非破壊観察と加工を可能にします。外部光学ナビゲーションシステムとインテリジェントな衝突防止アルゴリズムにより、迅速かつ高精度なウェーハ位置決めと安全な操作を実現します。本システムはショットキー電界放出電子銃を搭載し、15kVで0.9nm、30kVで3nmの分解能を実現し、ナノスケールでの欠陥検出、断面スライス、微細構造作製が可能です。
主な利点:
長い移動距離と高精度を組み合わせ、広範囲の観察範囲を実現します。
さまざまなサイズの器具との互換性に優れています。
堅牢な構造により、ウェハの安定性と迅速で信頼性の高いロードが保証されます。
安定性と耐久性を実現するスライディングベースを備えたインテリジェントな重量支持設計。
フルサイズ互換性: 2/4/6/8 インチのウェーハをサポートします。
迅速なサンプル交換: 1 分以内に真空ポンプとサンプルのロードを行います。
正確な動きと位置決めを実現する完全自動のインテリジェントナビゲーション。
フルウェーハ観察のための多軸協調モーション。
スマート衝突防止: リスクを回避するための軌道シミュレーションとアルゴリズムによる空間計算。
複数のリアルタイム監視: ウェハの位置をマルチアングルでリアルタイムに監視します。
外部光学ナビゲーション:
超安定構造設計により画像の揺れを抑制します。
フルウェーハ表示のための正確な視野を備えた高解像度イメージング。
プロフェッショナルなアンチグレア照明により、ウェハ表面の反射が低減されます。

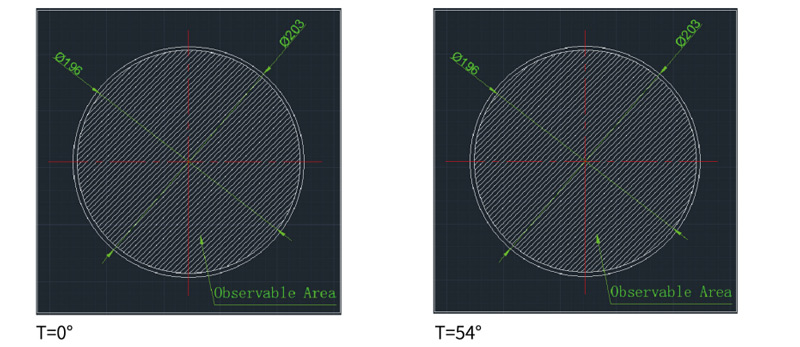

ウェーハ観察範囲
CIQTEK デュアルビーム電子顕微鏡ソリューション 優れたハードウェアとインテリジェントなソフトウェア システムを組み合わせ、ワンクリックの明るさとコントラストの調整、オートフォーカス、マルチフォーマットの画像出力を通じて効率的な欠陥検出とプロセス最適化を可能にし、ユーザーが欠陥の検出からプロセス最適化までの一連のタスク全体を完了できるようにします。
ガ + 集束イオンビーム電界放出走査電子顕微鏡 その CIQTEK DB550 集束イオンビーム走査電子顕微鏡(FIB-SEM) ナノ分析および試料作製用の集束イオンビームカラムを備えています。「スーパートンネル」電子光学技術、低収差、非磁性対物レンズ設計を採用し、「低電圧・高分解能」という特長により、ナノスケールの分析能力を確保しています。 イオンカラムはGa + 極めて安定かつ高品質のイオンビームを発生する液体金属イオン源を搭載し、ナノファブリケーションを実現します。DB550は、ナノマニピュレーター、ガスインジェクションシステム、そしてユーザーフレンドリーなGUIソフトウェアを統合した、オールインワンのナノ分析・ファブリケーションワークステーションです。
