材料科学、生命科学、半導体デバイス研究といった最先端分野では、ナノスケールでの精密サンプリングが、有意義な結果を得るための前提条件となることがよくあります。半導体ダイから特定の故障箇所を抽出する場合でも、単一細胞から細胞小器官を分離する場合でも、従来のサンプリング方法では、高感度分析に必要な解像度、精度、環境制御が不足しており、多くの場合、不十分です。

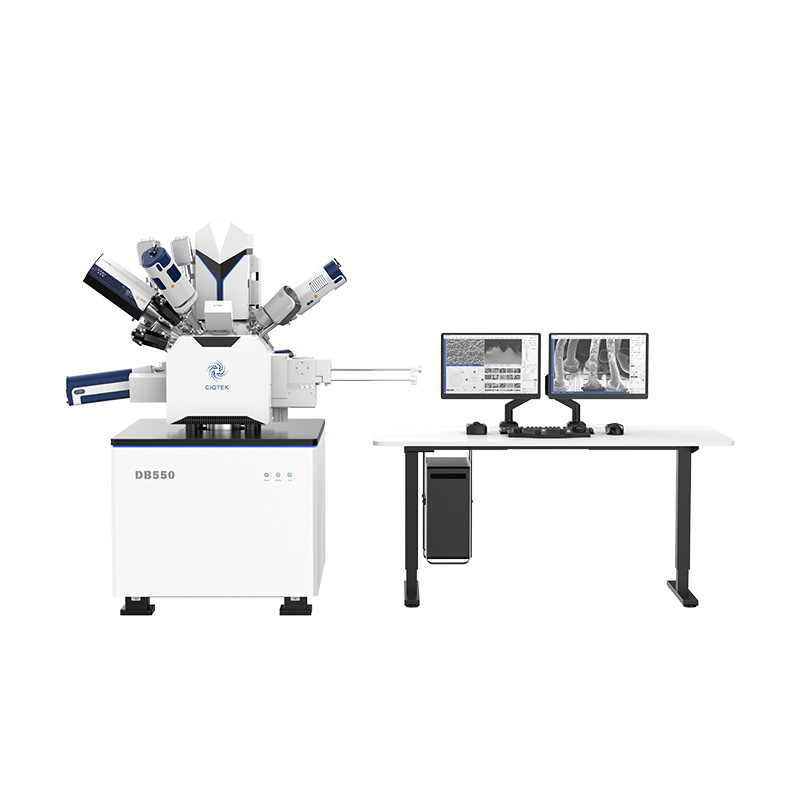

ここが高度な FIB-SEM（集束イオンビーム走査電子顕微鏡） 特に、 統合ナノマニピュレーター これらのうち、 CIQTEK デュアルビームSEM DB550 高解像度の画像化、ピコメートルレベルの操作精度、サンプル準備、リフトアウト、分析ツールのシームレスな統合が特徴です。
CIQTEK FIB-SEM DB550の電界放出電子カラムは、15kVで最大0.9nmの分解能を実現し、非常に鮮明な画像を提供します。これは、複雑な微細構造の解像に最適です。この高解像度SEM機能により、研究者は複雑な表面を視覚的に操作し、複合材料内のナノスケール粒子、細胞内の細胞小器官、あるいは先端ノードにおける構造欠陥など、関心領域を正確に特定することができます。 半導体故障解析 。
DB550に統合されたナノマニピュレーターは、ピコメートルスケールの位置決め精度で3D制御を提供し、 部位特異的なサンプル調製 これにより、研究者はマイクロサイズおよびナノサイズの特徴に、優れた制御性で接近、把持、そして持ち上げることができます。例えば、ナノマニピュレーターは、機械的ストレスを最小限に抑えながら、高密度ネットワークから特定のナノワイヤーを繊細に抽出したり、生物試料中の膜領域を分離したりすることができます。
この機能は、次のようなワークフローに特に役立ちます。
ナノスケールサンプリングにおける課題の一つは、試料の本来の構造と化学組成を維持することです。DB550は、以下の方法でこの問題に対処します。
これにより、下流の EDS (エネルギー分散型 X 線分光法)、EBSD、または TEM 分析にとって重要な、低損傷のナノ抽出が保証されます。
DB550 の集束イオンビームと電子ビームの相乗効果により、完全なサンプリングおよび分析パイプラインが可能になります。
これ ワンストップナノスケール操作プラットフォーム データの忠実性を維持しながら効率を大幅に向上します。
技術の独立性：CIQTEK独自のコアテクノロジーは、世界をリードするブランドと同等のパフォーマンスを、より競争力のある価格で提供します。
ワークフローの統合:集束イオンビームミリングからサンプルリフトアウトまで、DB550はin-situ操作とイメージングをサポートし、外部システムの必要性を減らします。
ユーザー中心の設計: 完全にローカライズされたソフトウェア、直感的なナビゲーション、自動化オプションにより、初心者と経験豊富なユーザーの両方にとってアクセシビリティが向上します。
TEM観察用の部位特異的なラメラ標本の作製、生体組織からの特徴の分離、あるいは電子顕微鏡における複雑なナノマニピュレーションなど、DB550は強力で汎用性の高いソリューションを提供します。単なるツールではありません。最先端の研究を維持するために設計されたナノスケールのサンプリング・エコシステムです。
どのように CIQTEK DB550 デュアルビーム FIB-SEM 正確なリフトアウトからクリーンなサンプル抽出、リアルタイム分析まで、ナノエンジニアリングのワークフローを最適化できます。
