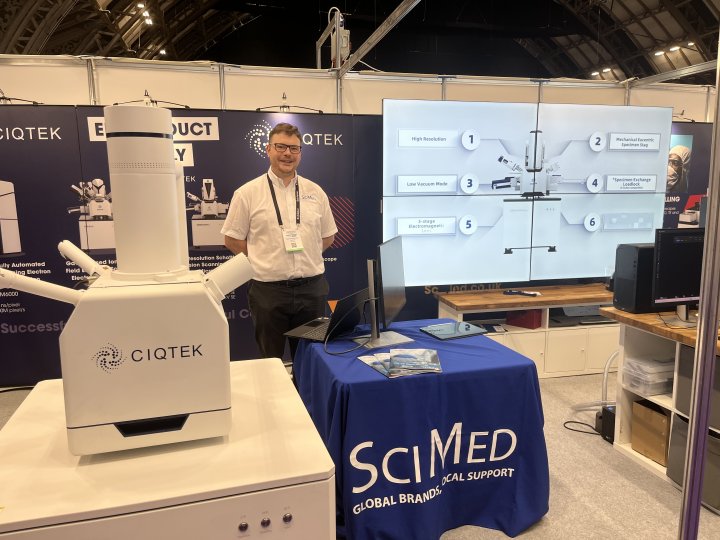

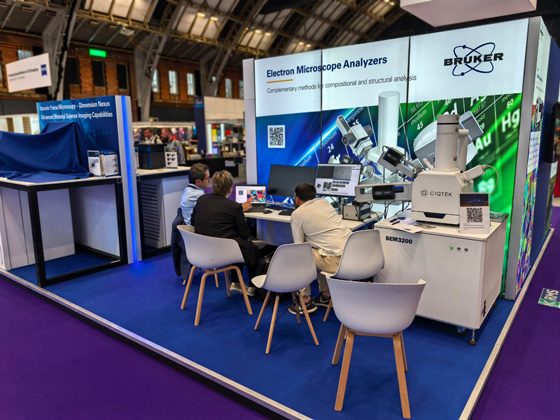

CIQTEKとSciMedがMMC 2025で成功を収める

高速 完全自動化フィールドエミッション 走査型電子顕微鏡 ワークステーション CIQTEK HEM6000 高輝度大ビーム電流電子銃、高速電子ビーム偏向システム、高電圧サンプルステージ減速、ダイナミック光軸、液浸電磁静電コンボ対物レンズなどの設備技術を採用し、ナノスケールの解像度を確保しながら高速画像取得を実現します。 自動化された操作プロセスは、より効率的でスマートな大面積高解像度イメージングワークフローなどの用途向けに設計されています。そのイメージング速度は、従来の電界放出走査電子顕微鏡（FESEM）の5倍以上です。

超高解像度 タングステンフィラメント走査型電子顕微鏡 その CIQTEK SEM3300 走査型電子顕微鏡（SEM） 「スーパートンネル」電子光学系、インレンズ電子検出器、静電・電磁複合対物レンズなどの技術を採用しています。これらの技術をタングステンフィラメント顕微鏡に適用することで、長年のSEMの分解能限界を突破し、これまで電界放出型SEMでしか実現できなかった低電圧分析をタングステンフィラメントSEMで実行できるようになります。

120kV 電界放射型透過電子顕微鏡 (TEM) １．分割されたワークスペース: ユーザーは、TEM への環境干渉を軽減する分割された部屋で快適に TEM を操作できます。 ２．高い運用効率: 指定されたソフトウェアは高度に自動化されたプロセスを統合し、リアルタイム監視による効率的な TEM インタラクションを可能にします。 ３．アップグレードされた操作体験: 高度に自動化されたシステムを備えた電界放出型電子銃を搭載。 ４．高い拡張性: ユーザーがより上位の構成にアップグレードできるように、さまざまなアプリケーション要件を満たす十分なインターフェイスが確保されています。

超高解像度電界放出走査電子顕微鏡（FESEM） その CIQTEK SEM5000X は、最適化された電子光学カラム設計を採用した超高分解能FESEMです。全体的な収差を30%低減し、0.6nm@15kVおよび1.0nm@1kVという超高分解能を実現しています。高い分解能と安定性により、先端ナノ構造材料研究やハイテクノードの半導体ICチップの開発・製造において優位性を発揮します。
