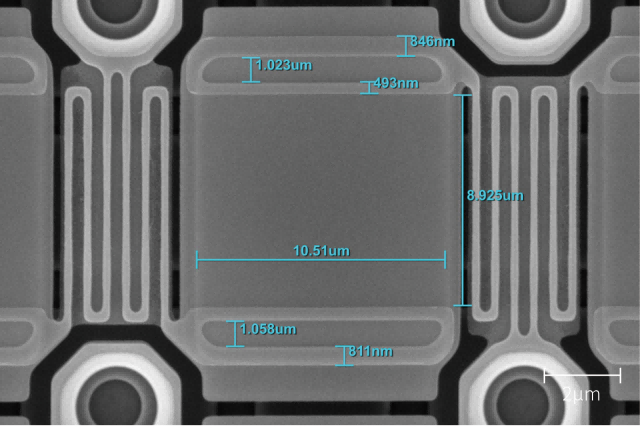

あSキャニング電子顕微鏡（SEM）高エネルギー電子ビームを使用して標本の表面を走査し、電子によって放出または散乱された信号を捕捉して標本の高解像度画像を生成する強力な顕微鏡です。 表面。SEM は画像を数千倍から数万倍に拡大し、肉眼では捉えられない微細な世界を明らかにすることができます。 の下でCIQTEK走査型電子顕微鏡微細な繊維構造を観察することができますトカゲの皮膚細胞、 どれの皮膚内の結晶板の大きさ、長さ、配置などの構造特性を視覚的に検査することができます。 これらの画像は視覚的な楽しみを提供するだけでなく、物質の特性、病気のメカニズム、生物組織の機能を解釈するための重要な手がかりを科学者に提供します。数字1. あなたトカゲの皮膚の微細構造/30 kV/STEM電子科学の分野では、SEMはエンジニアが回路基板上の微細なはんだ接合部や導体を詳細に検査し、技術の精度と信頼性を確保するのに役立ちます。材料科学の分野では、SEMは金属合金の破断面を分析し、工業設計と加工技術の最適化に用いられます。生物学分野では、SEMは細菌の表面構造を可視化し、ウイルスと宿主細胞の相互作用を観察することさえ可能です。 数字2。 SEM3200/通常のチップ2/10 kV/ETDSEMは単なる機械ではありません。自然界や人工物に潜む微細な秘密を解き明かす、まさに探偵のような存在です。科学研究と技術革新を力強く支えています。SEMを通して、科学者は物質の性質、生物組織の構造、そして様々な複雑な現象の本質をより深く理解し、私たちの知識の限界を押し広げることができます。 SEMに関するよくある誤解: 1. SEM 画像は実際の色ですか? SEMは、光波ではなく電子と試料の相互作用によって得られるため、白黒画像を生成します。一般的に見られるカラーSEM画像は、異なる構造を区別したり視覚効果を高めたりするために、デジタルカラーリング技術を用いて後処理されています。 2. 倍率が高いほど良いのでしょうか? SEMは非常に高い倍率を実現できますが、すべての研究で最大倍率が必要なわけではありません。試料の特徴スケールを超えて過度に倍率を上げると、スキャン時間が長くなるだけでなく、無関係な情報が増える可能性があります。 3. SEM は原子を見ることができますか? SEMは高い分解能を備えていますが、個々の原子を観察できるレベルには達しないことがよくあります。原子レベルの構造を観察するには、通常、透過型電子顕微鏡（TEM）または走査型トンネル顕微鏡（ST

電子後方散乱回折（EBSD）は、材料科学において広く用いられている顕微鏡技術です。試料が高エネルギー電子線と相互作用した際に発生する後方散乱電子の角度と位相差を分析し、結晶構造や結晶方位といった重要な特性を決定します。従来のEBSDと比較して、SキャニングエレクトロンM顕微鏡 （SEM）EBSD はより高い空間分解能を提供し、サブマイクロメートルレベルで結晶構造データを取得できるため、材料の微細構造を分析するためのこれまでにない詳細が得られます。 EBSD法の特徴 EBSDは、透過型電子顕微鏡 （テンエム） X線回折法の大面積統計分析能力とEBSD（電子顕微鏡）の優れた組み合わせです。EBSDは、高精度の結晶構造解析、高速データ処理、簡便なサンプル調製プロセス、そして材料科学研究において結晶構造情報と微細構造形態学を組み合わせる能力で知られています。EBSDシステムを搭載したSEMは、微細構造や組成情報だけでなく、微視的配向分析も可能にし、研究者の作業を大幅に効率化します。 SEMにおけるEBSDの応用 SEMでは、電子線が試料と相互作用すると、規則的に配列した結晶格子面における電子の回折など、様々な効果が生じます。これらの回折は「菊池パターン」を形成します。菊池パターンは、結晶系の対称性に関する情報だけでなく、結晶面と結晶軸の間の角度に直接対応し、結晶系の種類や格子定数と直接関係しています。このデータはEBSD法を用いて結晶相を同定するために使用でき、既知の結晶相の場合、菊池パターンの方向は結晶の方向と直接対応します。 EBSDシステムコンポーネント EBSD分析を実行するには、Sキャニング電子顕微鏡 EBSDシステムが必要です。システムの中核となるのはSEMで、高エネルギー電子ビームを生成し、試料表面に集束させます。EBSDシステムのハードウェア部分には、通常、高感度CCDカメラと画像処理システムが含まれます。CCDカメラは反射電子像を撮影するために使用され、画像処理システムはパターン平均化とバックグラウンド除去処理を行い、明瞭な菊池パターンを抽出します。 EBSD検出器の操作 SEMでEBSD菊池パターンを得るのは比較的簡単です。試料を入射電子線に対して大きく傾けることで後方散乱信号を増強し、CCDカメラに接続された蛍光板で受光します。EBSDは直接観察することも、画像を増幅・保存した後に観察することもできます。ソフトウェアプログラムでパターンをキャリブレーションし、結晶構造情報を取得できます。最新のEBSDシ�

集束イオンビーム（FIB）技術は、特に半導体製造やナノファブリケーションにおいて、現代の技術革新に不可欠な要素となっています。FIB技術自体は広く知られていますが、その歴史や発展についてはあまり知られていません。集束イオンビーム（FIB） 電磁レンズを使用してイオンビームを非常に小さな領域に集中させるマイクロ切断装置です。FIB では、イオン源 (ほとんどの FIB は Ga を使用しますが、一部のデバイスには He および Ne イオン源があります) からのイオンを加速し、ビームをサンプルの表面に焦点を合わせます。CIQTEK DB550 集束イオンビーム走査電子顕微鏡（FIB-SEM） FIB技術の起源 20世紀以降、ナノテクノロジーは科学技術の新たな分野として急速に発展してきました。現在、ナノテクノロジーは科学技術の進歩における最前線の一つであり、国家戦略として経済社会の発展に重要な意味を持っています。ナノ構造は、その構造単位が電子のコヒーレンス長と光の波長に近づくことで、表面効果、界面効果、サイズ効果、量子サイズ効果といった特異な特性を有しています。電子工学、磁気学、光学、機械工学において多くの斬新な特性を示し、高性能デバイスへの応用において大きな可能性を秘めています。新たなナノスケール構造やデバイスの開発には、精密で多次元的かつ安定したマイクロナノファブリケーション技術の進歩が不可欠です。マイクロナノファブリケーションのプロセスは広範囲にわたり、イオン注入、フォトリソグラフィー、エッチング、薄膜堆積などの技術が一般的に用いられます。近年、現代の製造プロセスにおける小型化の傾向に伴い、集束イオンビーム（FIB）技術はさまざまな分野でマイクロナノ構造の製造にますます応用され、マイクロナノ加工において欠かせない重要な技術となっています。FIB技術は、従来のイオンビームシステムと集束電子ビームシステムをベースに開発されており、本質的には同じです。電子ビームと比較すると、FIBはイオン源で加速・集束させて生成したイオンビームを用いて試料表面を走査します。イオンは電子よりもはるかに質量が大きいため、H+イオンのような最も軽いイオンでさえ、電子の1800倍以上の質量があります。これにより、イオンビームは電子ビームと同様の画像化・露光能力を実現できるだけでなく、イオンの重い質量を利用して固体表面から原子をスパッタリングすることで、直接加工ツールとして使用することができます�

完璧な画像を作成するには、理論的な知識と実践的な経験、そして多くの要素のバランスを組み合わせる必要があります。このプロセスでは、画像の使用においていくつかの難しい問題に直面する可能性があります。 電子顕微鏡。 あスティグマ 乱視は画像補正の中でも最も難しいものの一つで、練習が必要です。下の図の中央の画像は、乱視補正後に正しく焦点が合った画像です。左と右の画像は乱視補正が不十分で、画像に伸びた縞模様が見られる例です。 正確な画像を得るために、電子ビーム（プローブ）は試料に到達した時点で円形であるべきです。プローブの断面が歪んで楕円形になる場合があります。これは、機械加工精度、磁極片の欠陥、強磁性コイルの鋳造における銅巻線の欠陥など、様々な要因によって引き起こされる可能性があります。この変形はケラレと呼ばれ、焦点合わせが困難になることがあります。 重度の非点収差は画像補正において最も難しいものの一つであり、練習が必要です。下図の中央の画像は、非点収差補正後に正しく焦点が合った画像です。左と右の画像は、非点収差補正が不十分な例で、画像に伸びた縞模様が現れています。非点収差は、画像においてX方向に「縞模様」として現れることがあります。画像がアンダーフォーカスからオーバーフォーカスに移行すると、縞模様はY方向に変化します。焦点が正確に合うと縞模様は消え、適切なスポットサイズであれば適切な焦点が合うようになります。 10,000倍程度に拡大した際に、対物レンズをアンダーフォーカスまたはオーバーフォーカスに調整した際に、どちらの方向にも縞模様が見られない場合は、通常、 1つのスティグマ画像ではスティグマ 通常、1000 倍未満の倍率の画像では無視できます。 周辺減光を修正する最良の方法は、XとYの周辺減光オフセットをゼロ（つまり、 1つのスティグマ （補正）し、標本にできるだけ細かく焦点を合わせます。次に、X軸またはY軸を調整します。 1つのスティグマ コントロール（同時に調整することはできません）を使用して、最適な画像を取得し、再度フォーカスします。 エッジ効果 エッジ効果は強化されたEl電子放出試料のエッジ部で発生します。エッジ効果は、二次電子生成における形状の影響によって引き起こされ、二次電子検出器によって生成される像の輪郭の原因でもあります。電子はエッジやピークに向かって優先的に流れ、そこから放出されるため、凹部など検�
