要約
3つの研究チームが、以下を含むCIQTEKのODMR装置を使用しました。走査型NVプローブ顕微鏡（SNVM）およびダイヤモンド単一スピン分光計を使用して、先端材料研究の3つの異なる分野を前進させました。
中国科学院物理研究所のチームは、YIGおよびLSMO膜における磁気欠陥および反強磁性結合ストライプドメイン近傍のスピン波を実空間でイメージングしました。彼らは波長選択的散乱を捉え、さらにスピン波がストライプドメインを横切る際のジグザグ波面歪みを初めて観測しました。
中国科学技術大学のチームは、真空アニールによって2D CuCrSe₂からセレンを除去しました。その結果生じたSe空孔が室温強磁性を生み出し、層状結晶構造は維持されました。
中国科学院物理研究所のチームは、横磁場がNV中心のスピン状態をどのように混合し、光学的読み出しを弱め、NV⁻とNV⁰の電荷状態間のバランスをどのように変化させるかをマッピングしました。これらはすべて、実世界の磁気環境においてNVベースのセンサーを安定に保つために重要です。
これが重要な理由
光検出磁気共鳴（ODMR）は、固体スピン科学の中心に位置しています。これは、研究者が微視的な磁場をイメージングし、スピンダイナミクスを解明し、ダイヤモンド内の単一の原子スケールの欠陥を実用的なセンサーに変えるための手法です。以下の3つの研究はすべて、走査型NVプローブ顕微鏡（SNVM）およびダイヤモンド単一スピン分光計を含むCIQTEKのODMR製品ラインを活用し、従来の手法では到達できなかった領域、すなわちスピン波イメージング、2D材料における室温強磁性、そしてNV中心自体のスピン混合挙動の解明へと踏み込みました。
各チームが何を発見したのか、そしてそれがマグノニクスデバイス、スピントロニクス材料、またはダイヤモンドベースのセンサーを構築する人々にとってなぜ重要なのかを以下に示します。
掲載誌：SCIENCE CHINA Physics, Mechanics & Astronomy
論文タイトル：窒素-空孔中心を用いた磁気欠陥およびドメイン近傍における修正スピン波波面の可視化
研究グループ：中国科学院物理研究所 李楊木グループ
チームは走査型NVイメージングを使用して、磁性薄膜（YIGおよびLSMO）内のナノスケール磁気欠陥および反強磁性結合ストライプドメイン近傍におけるスピン波伝搬と波面の実空間イメージングおよび位相解析を行いました。この研究により、波長選択的散乱と波形変調が明らかになり、デバイス設計者にスピン波デバイスを構築および調整するための新しいツールセットが提供されました。
まず背景として：なぜスピン波の観測は困難なのか
マグノンとも呼ばれるスピン波は、磁気秩序系の集団励起です。これらは従来の電荷ベースのデバイスに伴うジュール熱損失なしに情報を伝達するため、低消費電力の波ベースの情報コンピューティングのための魅力的なキャリアとなります。
問題はスケールです。ナノメートルレベルの複雑な磁気構造内部では、スピン波の散乱やその位相の進化を実空間で直接観察することは非常に困難でした。既存の特性評価手法にはそれぞれ限界があります。ブリルアン光散乱、走査型透過X線顕微鏡、時間分解磁気光学カー効果は、それぞれ独自の欠点を持っています。
NV中心は補完的なルートを提供します。これらは磁気テクスチャ、スピン波の位相、およびカイラリティを同時に検出でき、まさにここで必要とされる組み合わせです。そこでチームはCIQTEKの走査型NVプローブ顕微鏡（SNVM）を採用し、2つの代表的な磁性薄膜であるイットリウム鉄ガーネット（YIG）とランタンストロンチウムマンガナイト（LSMO）で実空間スピン波イメージングを実行しました。

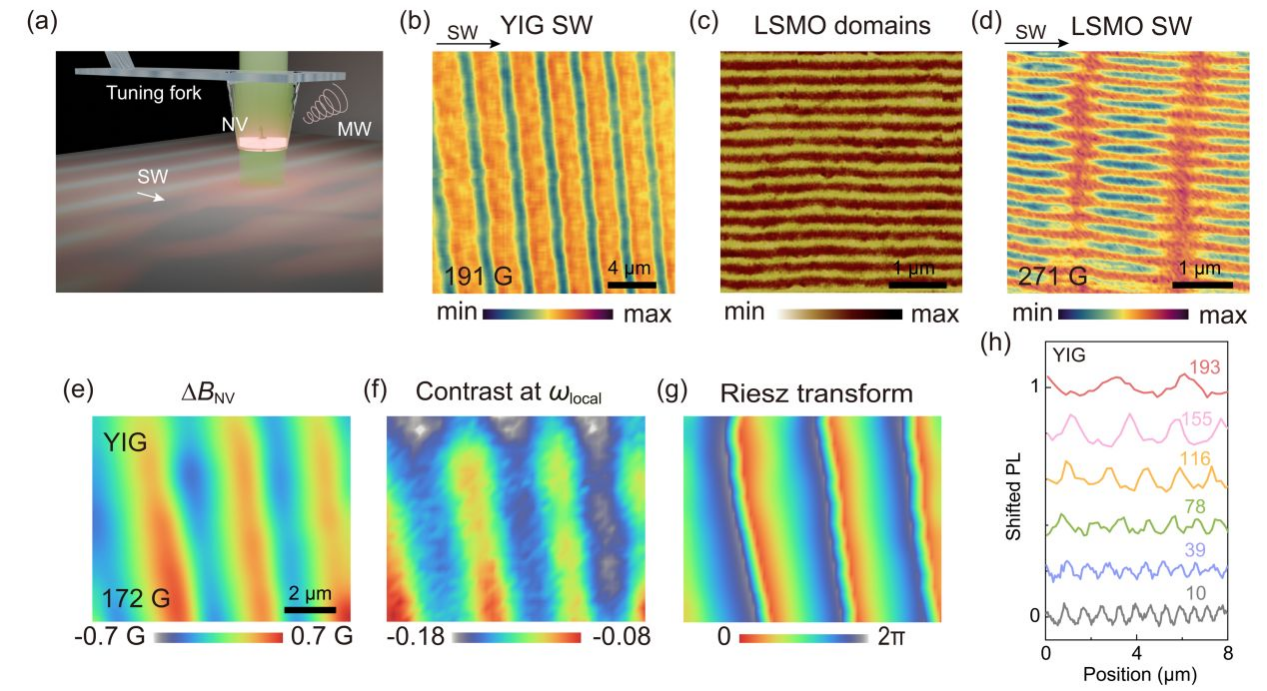

図1：YIGおよびLSMOのスピン波および磁区画像（CIQTEK SNVMで測定）。
発見1：YIG膜内の磁気点欠陥近傍で何が起こるか
散乱強度は比率に依存します。スピン波が点欠陥で強く散乱するかどうかは、スピン波の波長と欠陥の特性サイズの相対的な大きさに依存します。波長が欠陥サイズに近い場合、スピン波の波面は顕著に曲がり、歪みます。波長が欠陥サイズよりもはるかに大きい場合、スピン波はほとんど乱されることなく通過します。
複数の欠陥が干渉を生み出す。スピン波が一度に複数の点欠陥と相互作用すると、古典的な波の干渉パターンが生じます。
実験と理論の一致。磁気欠陥は、円筒状の散乱波を放出する二次放射源のように振る舞います。欠陥近傍の全位相シフトは、入射波と散乱波の両方の振幅によって決まり、理論モデルは実験で見られた散乱特性を再現しています。

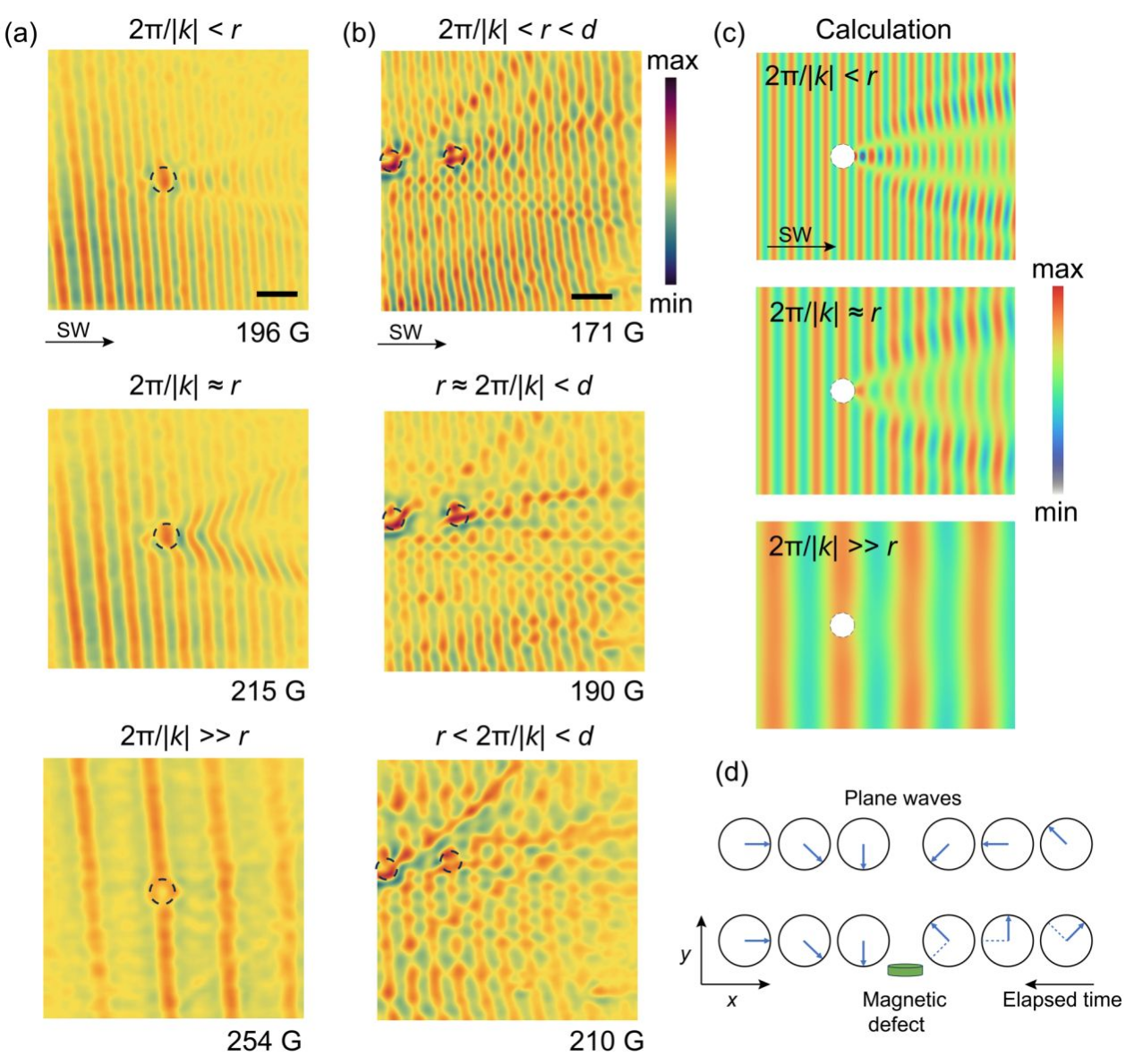

図2：YIG膜内の磁気点散乱体近傍のスピン波画像。
発見2：LSMO膜内の磁区構造近傍で何が起こるか
初の成果。チームは、スピン波がストライプドメインを横切る際にジグザグの波面歪みを生じることを実験的に初めて観測しました。
なぜジグザグが現れるのか。隣接する磁区は反対の平衡磁化方向を持っています。そのため、境界付近の位相の連続性と分散関係の両方を同時に満たすように、隣接するドメイン間で位相勾配の方向が反転する必要があります。
シミュレーションが示したこと。マイクロ磁気シミュレーション解析により、動的磁化成分mxは隣接するドメイン間で同じ符号を維持し、my成分は符号が反転することがわかりました。mx成分は主にドメイン壁付近に集中しています。隣接するドメイン間で約±7 Gの局所磁場差が生じると、局所的なNV共鳴周波数がシフトします。

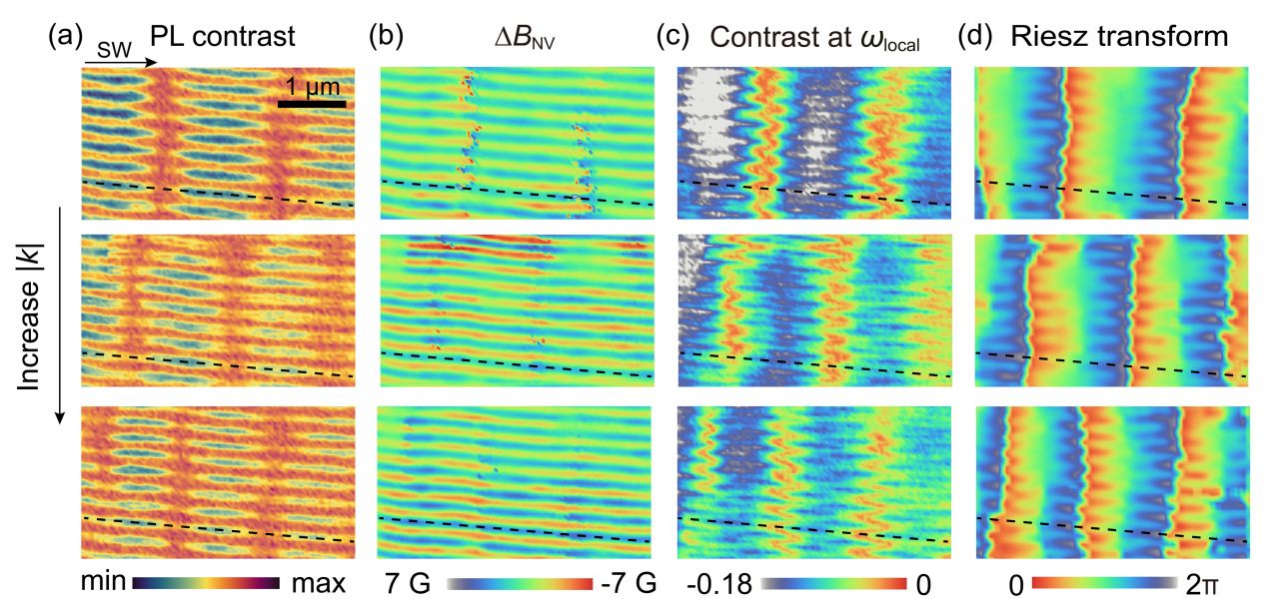

図3：LSMOにおける反強磁性結合ストライプドメインとスピン波の非縮退状態測定。
この研究が際立っている理由
磁場反転に依存する従来の手法とは異なり、CIQTEK走査型NVプローブ顕微鏡は、スピン波の位相と静的磁区の同時その場（in-situ）測定を可能にしました。その組み合わせは、磁気欠陥、ドメイン境界、およびスピン波がどのように相互作用するかを研究するための新しい方法を切り開き、マグノニクスデバイス開発に新しい実験ツールを提供します。
掲載誌： SCIENCE CHINA Materials
論文タイトル：二次元CuCrSe₂におけるアニオン変調誘起の室温強磁性
研究グループ：中国科学技術大学の呉長征（Wu Changzheng）チーム
このチームは「アニオン変調」戦略を提案した。真空アニールによってCuCrSe₂からSeアニオンを選択的に除去することで、材料内部にSe空孔を導入した。
結晶を壊さずにセレンを引き抜く
ここでの数値は注目に値する。20分間のアニール後、CuCrSe₂ナノシートにおけるSeの損失率は約10%であったが、材料は元の層状結晶構造を維持していた。明らかな構造相転移や第二相は見られなかった。複数の構造解析により、アニールプロセスが主にSeアニオンの除去を引き起こしたことが確認された。
室温での磁性の確認
材料が室温で強磁性であることを検証するため、チームは磁気力顕微鏡（MFM）、走査型NVプローブ顕微鏡（SNVM）、異常ホール効果（AHE）測定といった複数の技術を組み合わせた。その中でもSNVMの結果は、アニールされたCuCrSe₂ナノシートにおいて室温で局所的な磁気信号を明確に示したが、アニールされていないサンプルでは明らかな磁区は見られなかった。

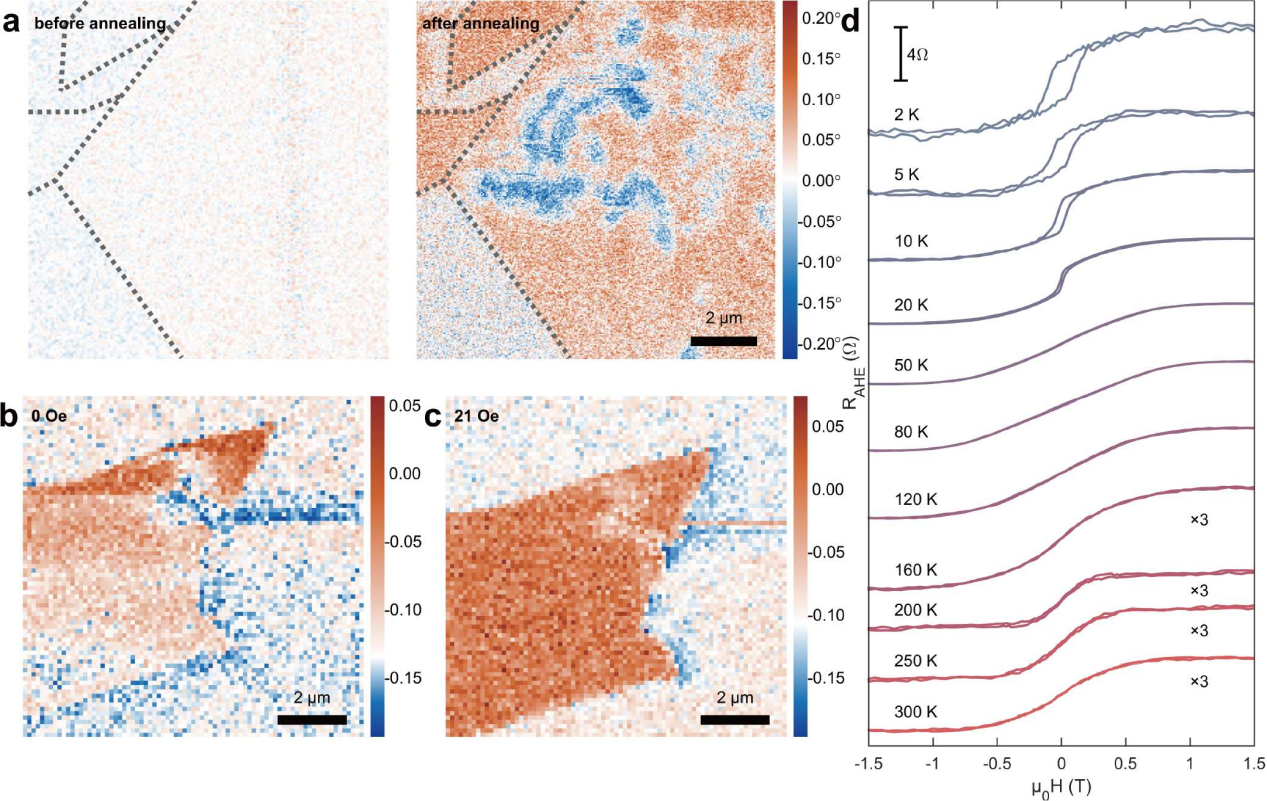

図4：A-CuCrSe₂材料の室温強磁性試験。
原子レベルで何が起きているのか
理論計算により、磁性増強の背後にある微視的メカニズムが明らかになった。特定の部位にあるSe空孔は、周囲のCr原子の磁気モーメント分布を変化させ、Cr原子間の磁気モーメント分裂をより顕著にし、スピン軌道交換エネルギーギャップを狭めることで、CrとCr間の強磁性超交換相互作用を強化する。
空孔の位置が重要である。異なる位置にあるSe空孔は磁性に著しく異なる影響を及ぼし、有利なサイトにあるSe空孔こそが高温強磁性を実現するための鍵となる。
本研究が際立っている理由
この研究は、二次元材料のアニオン空孔を選択的に調整することで、元の結晶構造を維持しながら磁気相互作用を効果的に強化できることを示している。これは室温二次元強磁性材料を作製するための新しいルートを指し示しており、スピントロニクスを目的とした低次元磁性材料を設計する上で重要な参照点となる。
掲載誌：ACS Photonics
論文タイトル：ダイヤモンド窒素-空孔中心の光学的に検出されたスピン混合
研究グループ：中国科学院半導体研究所の張軍（Zhang Jun）研究チーム
本研究は、横磁場下におけるダイヤモンド窒素-空孔（NV）中心のスピン混合、光学読み出しの劣化、および電荷状態変換のメカニズムを体系的に明らかにした。この結果は、複雑な磁気環境下で動作するNVベースのセンサーの安定性を向上させる新しい方法を提供する。
整列しない磁場の問題
ダイヤモンドNV中心は、重要な固体量子欠陥の一種である。レーザーによる初期化、マイクロ波による操作、蛍光を通じた読み出しが可能であり、そのため高感度磁場測定、量子イメージング、量子情報処理に広く利用されてきた。
しかし、実際のデバイスでは、印加される磁場がNV軸と完全に一致することは稀である。磁場に横成分がある場合、NV中心の異なるスピン副準位が混合し、スピンを光学的に偏極させる能力が弱まり、それが蛍光読み出しや磁気共鳴信号に影響を及ぼす。
チームが測定した内容
研究者らは、CIQTEKのODMR関連機器を使用し、フォトルミネッセンス（PL）および連続波光学検出磁気共鳴（ODMR）技術を組み合わせて、異なる磁場および温度下でのダイヤモンドNV中心の応答を体系的に測定した。
ODMRは、マイクロ波駆動によるスピン遷移によって引き起こされる蛍光変化を監視することで機能し、これはNV中心がどれだけうまくスピンを初期化できるか、また光学読み出しがどれだけうまく機能するかを反映している。実験の結果、横磁場が強くなるにつれて、NV中心のms=0およびms=1スピン状態の混合がより顕著になることがわかった。光学偏極効率は低下し、それに伴ってODMRコントラストも弱まる。

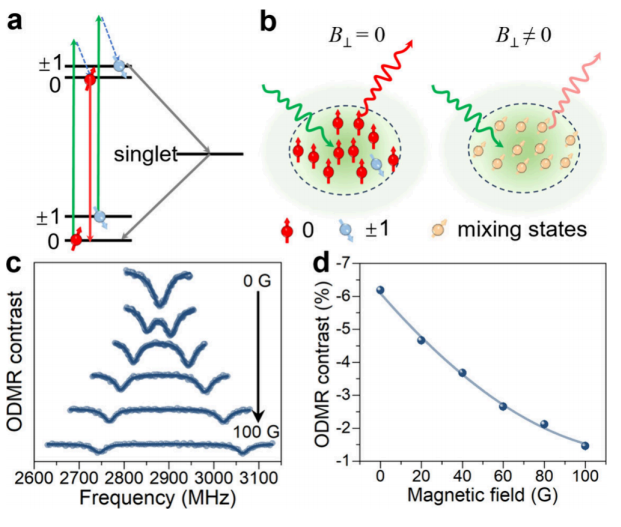

図5：ODMRを用いた横磁場下におけるNV⁻のスピン混合効果の測定。
臨界磁場Bc
NV中心がどれだけ横磁場に耐えられるかを定量的に評価するため、チームは磁場依存のPLコントラスト曲線から臨界磁場Bcを抽出した。このパラメータは、スピン混合が光学読み出しに有意な影響を与え始める磁場のスケールを示す。Bcが大きいほど、NV中心は横磁場に対してより安定していることを意味する。Bcが小さいほど、その光学読み出しは磁場の不整合によって乱されやすいことを意味する。
温度が状況を変える
本研究では、臨界磁場が温度に明確に依存することも明らかになった。特定の温度範囲において、NV中心の蛍光応答が著しく抑制された。
励起状態の軌道構造、フォノン支援軌道緩和、およびスピン依存の系間交差を含むリンドブラッド（Lindblad）マスター方程式モデルを構築することで、研究者らは温度がどのように励起状態の軌道ダイナミクスを変化させ、それを通じて横磁場によって誘起されるスピン混合をさらに調整するかを明らかにした。
電荷状態が物語の続きを語る
チームはまた、負に帯電した状態NV⁻と中性状態NV⁰のゼロフォノン線発光を個別に分解した。彼らが確認したのは、横磁場が増加したとき、NV⁻蛍光の低下がNV⁰蛍光の対応する変化を伴っていたことである。言い換えれば、磁場によって引き起こされる信号損失は、すべてが非放射プロセスに起因するわけではない。それはNV⁻とNV⁰の電荷状態間の再分配と密接に関連している。
本研究が際立っている理由
本研究は、スピン混合、ODMRコントラストの減衰、温度効果、および電荷状態ダイナミクスを一つの全体像として統合するものです。NVベースのセンサーの横磁場安定性を評価するための実験的指標を提案し、磁場の方向設計、動作温度の最適化、電荷状態の制御、および光学読み出し性能の向上に向けた重要な基準点を提供します。
CIQTEKは、ナノスケール磁場イメージングにおける世界最先端のシステムである走査型NVプローブ顕微鏡（SNVM）の試用を推奨しています。主な仕様：
温度範囲：1.8 K ～ 300 K
ベクトル磁場：9 / 1 / 1 T
磁気空間分解能：10 nm
2つの構成が利用可能です：
室温SNVM
低温SNVM
ぜひお試しください：無料サンプルテストおよびオンサイト訪問
CIQTEKはサンプルテストにおいて豊富な経験を有しており、オンサイト訪問や無料サンプル測定をサポートしています。テストをご希望のサンプルがある場合は、弊社のエンジニア（sunh@ciqtek.com）までメールでご連絡ください。その後の手続きをご案内いたします。
弊社の製品や、お客様の研究への活用方法について詳しく知りたいですか？いつでもお問い合わせください：
電話：+86 400-0606-976
メール：gylz@ciqtek.com
ODMRとは何ですか？
光検出磁気共鳴（ODMR）は、固体スピン科学における特性評価手法です。マイクロ波駆動によるスピン遷移によって生じる蛍光変化を監視することで機能し、マイクロスケールの磁場イメージングやスピンダイナミクスの解析に有用です。
走査型NVプローブ顕微鏡（SNVM）では何を測定できますか？
SNVMはNVセンターを使用して、ナノスケールで磁場を検出およびイメージングします。前述の研究が示すように、スピン波の位相と静磁区を同時に測定できるため、磁気欠陥、磁区境界、およびスピン波がどのように相互作用するかを研究できます。また、本システムは1.8 Kから300 Kの温度範囲でのイメージングをサポートしています。
なぜ2次元材料における室温強磁性がそれほど重要なのでしょうか？
それは、高価な冷却装置なしで磁性が維持されることを意味するからです。CuCrSe₂の研究では、真空アニールによってSeアニオンを選択的に除去することで、層状結晶構造を維持したまま磁気相互作用を強化しました。これは、スピントロニクスに向けた実用的な2次元強磁性材料の可能性を示唆しています。
なぜNVベースのセンサーにとって横磁場の安定性が重要なのでしょうか？
実際のデバイスにおいて、NV軸と完全に一致する磁場が得られることは稀です。横方向の成分はNVスピンのサブレベルを混合し、光学偏光を弱め、ODMRコントラストを低下させます。臨界磁場Bcは、そのような磁場の不整合に対して、異なるNVセンターがどの程度耐えられるかを比較するための測定可能な指標をエンジニアに提供します。
