COSYとTOCSYの比較：主な違いとスペクトルの解釈方法の理解

複雑な有機分子や天然物の構造解析において、2次元ホモ核スカラー相関NMR実験は、1次元スペクトルにおける信号の重なりに起因する曖昧さを解消するための最も有用なツールの一つです。

最も広く使用されている¹H-¹H相関実験の中で、COSYとTOCSYは、異なるが相補的な2つの問いに答えます。

COSYは主に、観測可能なJ結合を通じた局所的なプロトン間の連結性を追跡するために使用されます。一方、TOCSYは連続的な結合ネットワークを通じて磁化移動を拡張し、同一スピン系に属する観測可能なすべてのメンバーを特定するのに役立ちます。

実用的な観点から言うと、COSYは「どのプロトン同士が結合しているか？」という問いに答えるのに役立ち、TOCSYは「どのプロトンが同一のスピン系に属しているか？」

という問いに答えるのに役立ちます。この記事では、パルスシーケンスの原理から実際のスペクトル解釈まで、これら2つの実験について解説し、その主な違いと、それらをどのように組み合わせて2次元NMR分光法で使用できるかを説明します。

1. COSYとTOCSYの基本機能

COSY（相関分光法）とTOCSY（全相関分光法）は、どちらもスカラー結合（J結合）を利用して、化学結合を介したプロトンの相関情報を提供します。

しかし、それらが明らかにするように設計されている構造情報の種類は異なります。

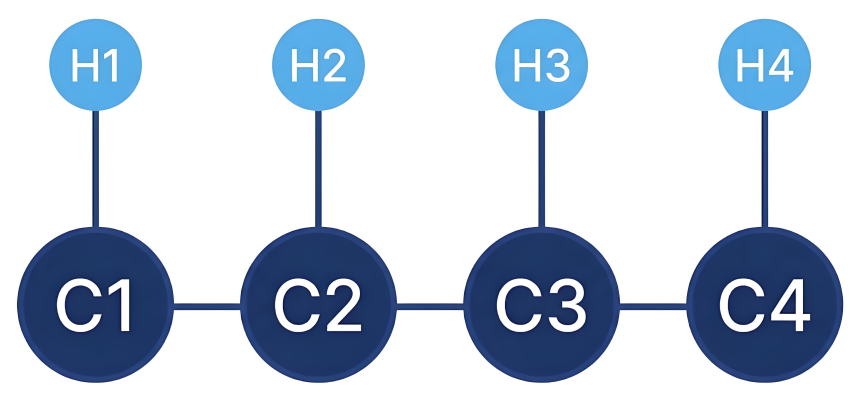

連続的に結合したプロトン鎖を考えてみましょう：

H1 → H2 → H3 → H4

COSY：局所的な結合の連結性

COSYは主に、プロトン対間で直接観測可能なスカラー結合を検出します。

最も一般的な相関は、²J_HHおよび³J_HHカップリング。例：

H1 ↔ H2
H2 ↔ H3
H3 ↔ H4

これらのペアごとの相関により、研究者は段階的に局所的なプロトン連結性を構築できます。

言い換えれば、COSYスペクトルは、隣接するプロトンや、検出可能なカップリングを持つプロトン間の順次的な関係を再構築することを目的とする場合に特に有用です。

注：COSY相関は、2結合および3結合カップリングに限定されません。アリル系、芳香族系、または剛直なW型幾何配置では、十分に強い⁴Jカップリング（通常約1.5 Hz超）によってもCOSYクロスピークが生成される可能性があります。したがって、クロスピークが存在することだけで、2つの核が分子構造上で直接隣接しているという証明にはなりません。

TOCSY：スピンシステム全体の帰属

TOCSYは異なるアプローチをとります。

J結合ネットワークを介した磁化移動により、特定の2つのプロトン間に強い直接的なカップリングが見られない場合でも、同一の連続したスピンシステム内のプロトン同士が相関を持つことができます。

したがって、その主な目的はすべてのプロトンペアの直接的な連結性を決定することではありません。その代わり、TOCSYは同一スピンシステムに属する複数のプロトンを特定し、グループ化するために使用されます。

例えば、H1、H2、H3、H4が連続した結合ネットワークを形成している場合、磁化は以下の順序で伝播します：

H1 → H2 → H3 → H4

その結果、システム内のより遠く離れたメンバー間の相関がTOCSYスペクトルに現れることがあります。

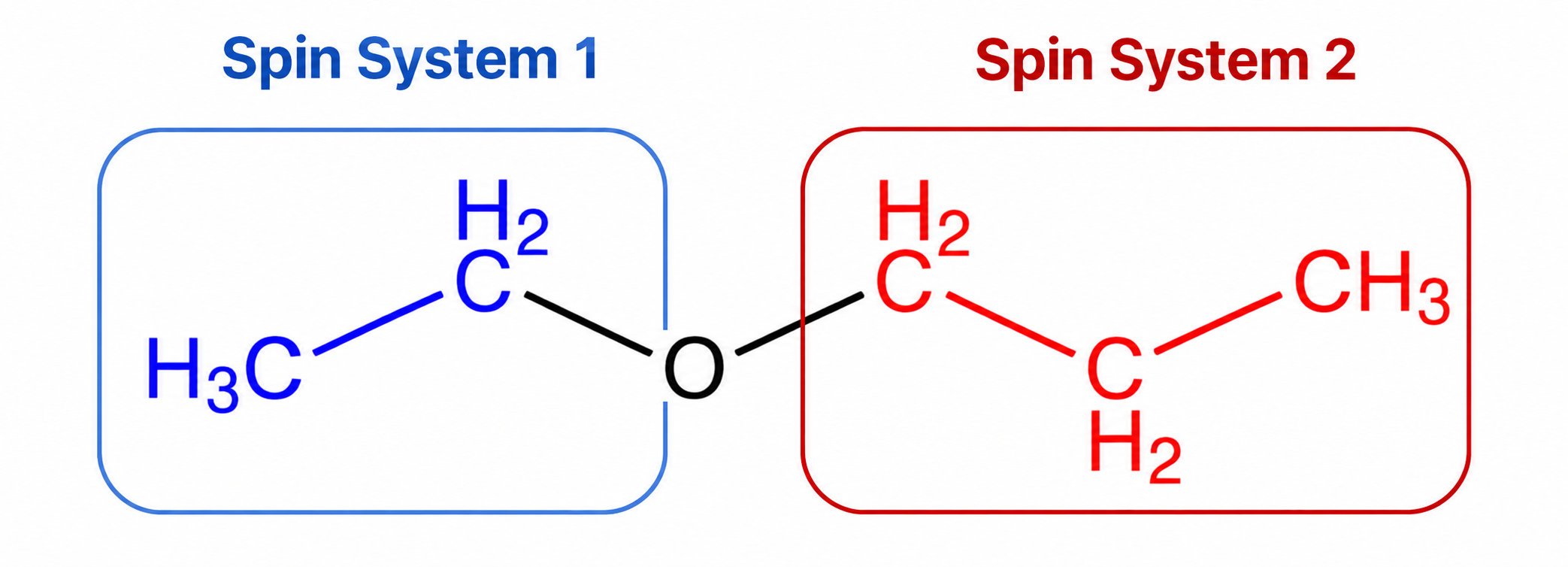

注：スピンシステムは通常、十分に強いJカップリングの連続した経路によって接続された核のグループで構成されます。分子の一部間の有効なカップリングが非常に弱くなるか存在しない場合、磁化移動が中断されることがあります。これは、基が四級炭素、特定のヘテロ原子配置、または二面角が90°に近い幾何配置によって隔てられている場合に発生し、カップリングが非常に小さくなります。その結果、比較的独立したスピンシステムが形成されます。

2. パルスシーケンスの原理

COSYとTOCSYの根本的な違いは、間接的な進化期間t₁後の磁化移動の処理方法にあります。

2.1 COSY

基本的なCOSYパルスシーケンスは次のように表せます：

90° - t₁ - 90° - 観測 (t₂)

最初の90°パルスは、縦磁化を横磁化面へと回転させる。

「t₁」進化期間中、化学シフトとJ結合の両方がコヒーレンスの進化に寄与する。

続いて2番目の90°パルスが「直接コヒーレンス移動」を引き起こす。

元の核に残ったコヒーレンスは、t₂獲得期間中の対角信号に寄与する一方、結合した核へ移動したコヒーレンスはクロスピークを生成する。

したがって、従来のCOSYは主に「対となる直接J結合関係」を記録する。

スペクトルにおいて、これらの相関は一般的に、隣接するプロトン、または同じ炭素に結合したジェミナルプロトンを表す。

2.2 TOCSY

TOCSYは、t1進化期間の後に、追加の「_{スピンロック混合期間}」を導入する。

スピンロックは単なる長いRFパルスではない。通常は「MLEV-17やDIPSI-2」のような複合パルス列を用いて実装される。

「混合時間」の間、これらの複合パルスは「等方性混合」を生成し、磁化が連続的なJ結合ネットワークを通じて伝播することを可能にする。

磁化はまず直接結合した隣接プロトン間で移動し、その後システムを通じて段階的に継続することができる：

H1 → H2 → H3 → H4

このリレーメカニズムにより、TOCSYは同じスピンシステム内のより遠くのメンバーを相関させることができる。

TOCSYにおける混合時間

スピンロック期間の持続時間は「混合時間」と呼ばれ、TOCSYにおける磁化移動の深さを制御する最も重要なパラメータの一つである。

短い混合時間（例：20～30 ms）

磁化移動は始まったばかりです。相関は近接する結合プロトンによって支配されるため、得られるスペクトルはCOSYスペクトルに似ている可能性があります。

適度に長い混合時間（例：60〜100 ms）

これは、多くの低分子や天然物にとって一般的に有用な範囲です。磁化が連続したスピン系を通じて伝達する時間が長くなり、より離れたプロトン同士の相関が可能になります。

より長い混合時間

長ければ長いほど良いというわけではありません。

混合時間を長くすると、磁化が結合ネットワークのより離れた部分まで到達できるようになりますが、緩和やRF関連の影響もますます重要になります。

T₂ 緩和によって信号強度が低下する可能性があり、高周波（RF）加熱やその他の実験的影響が信号損失や線幅化につながる可能性があります。パルスシーケンスや実験条件によっては、混合期間を長くすることで、望ましくない緩和効果やパルス関連のアーチファクトが増大することもあります。

このため、最適なTOCSY混合時間は、分子のサイズ、結合トポロジー、緩和挙動、および目的のスピン系に応じて選択する必要があります。

3. COSYおよびTOCSYスペクトルの解釈方法

2D ¹H-¹Hスペクトルでは、両軸ともプロトンの化学シフトを表します。

対角線上のシグナルは、通常の1D ¹H NMRスペクトルで観察される共鳴に対応します。

対角線から離れた位置にあるクロスピークは、スカラー結合経路を介して2つのプロトン共鳴間で磁化が移動したことを示しています。

実験に応じて、これらの相関は直接的なペアの結合、または連続したスピン系内の接続性のいずれかを表すことができます。

以下の例では、酢酸 n-ブチルを使用して、COSYおよびTOCSYスペクトルの実践的な解釈方法を説明します。

3.1 COSY：プロトンシーケンスの段階的な構築

酢酸 n-ブチルでは、カルボニル炭素に結合したプロトンはありません。

アセチルメチル基と n-ブチル鎖の間には、観察可能な連続したプロトン結合経路も存在しません。

したがって、n-ブチル鎖は段階的な追跡戦略を用いて解析することができます。

• 最も孤立した低磁場側のプロトンシグナルである約4.0 ppmのH2から始めます。
• H2からの水平線をたどり、約1.6 ppmの位置で H2 ↔ H3 のクロスピークを見つけます。
• 次に、H3の対角線シグナルに戻り、その次の隣接する相関を探します。これにより、H3 ↔ H4約 1.4 ppm のクロスピーク。
• H4から同様のプロセスを続け、H4 ↔ H5 の相関を約 0.9 ppm で特定します。

これらの個々のペアワイズクロスピークを追跡することで、局所的なプロトン連結シーケンスを段階的に再構築できます。

重要な点として、COSYスペクトルには主要なH2 ↔ H4またはH2 ↔ H5の相関は見られません。

これは、COSYとTOCSY の最も重要な違いの1つを示しています。COSYは主に、局所的なプロトン骨格を構築するために必要な、観測可能なペアワイズ結合関係を明らかにします。

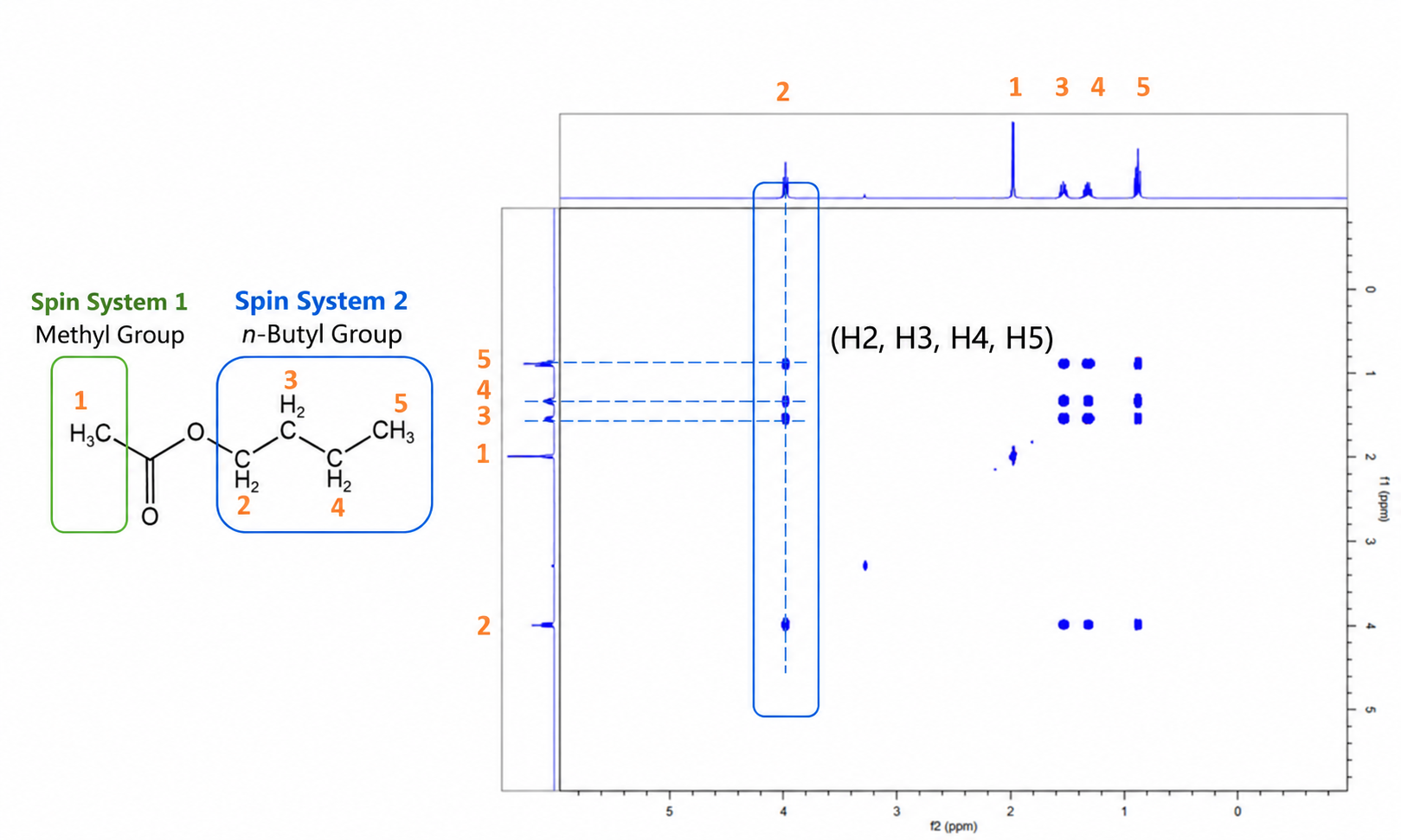

3.2 TOCSY：アンカー信号を用いたスピンシステム全体の特定

適切な混合時間で取得されたTOCSYスペクトルでは、異なる解釈戦略を使用できます。

• まず、孤立したプロトン共鳴をアンカー信号として選択します。この例では、約 4.0 ppm のH2は、他のプロトン信号から十分に分離されているため、便利なアンカーとなります。
• 次に、H2の化学シフトで水平線をたどります。
• この線に沿って、H2の対角ピークが、H2とH3、H4、およびH5を相関させるクロスピークと共に現れます。
• 対照的に、アセチルメチルプロトンH1はこのトレース上には現れません。

したがって、これらの信号は同一のn-ブチルスピンシステムに割り当てることができます。

このトレースにH1が存在しないことは、アセチルメチル基とn-ブチルプロトンがこれらの条件下では異なるスピンシステムに属していることを示しています。

このアプローチは、より複雑な分子に対して特に有用です。

例えば、ペプチドでは、アミドNHまたはα-H信号をアンカーとして使用できます。オリゴ糖では、アノマープロトンH-1が特に有用なアンカー信号となることがよくあります。

これらのシステムでは、多くの中間プロトン共鳴が狭い化学シフト領域内で重なる可能性があります。そのため、段階的なCOSY割り当ては困難になるか、深刻なスペクトルの重なりによって中断される可能性があります。TOCSYは、結合ネットワーク全体に相関を広げることでこの問題を回避するのに役立ち、個々の中間共鳴の識別が困難な場合でも信号をスピンシステムに分類することを可能にします。

4. COSYとTOCSY：主な違いの概要

したがって、COSYとTOCSYは競合する実験ではない。

これらは異なる層の構造情報を提供し、組み合わせて解釈することで最も有用となることが多い。

5. よくある質問

1. TOCSYの混合時間は長ければ長いほど良いのか？

いいえ。

一般的な低分子の場合、60〜100 msがテストを開始する妥当な範囲であることが多い。

より複雑なサンプルの場合、比較のために2つのデータセットを取得すると有用な場合がある。例えば、20〜30 msの短い混合時間と、80〜100 msの比較的長い混合時間である。

短い混合時間では、スペクトルは近接するプロトン間の相関が支配的になる。長い混合時間では、同一スピン系内のより遠い相関を明らかにできる可能性がある。

ただし、最適値はJ結合、緩和挙動、溶媒、温度、プローブ性能、RFパワーなど、いくつかの実験要因に依存する。したがって、混合時間は単に最大化するのではなく、特定のサンプルと実験目的に合わせて最適化すべきである。

2. クロスピークが観測されない場合、2つのプロトンは隣接していない、または関連していないと結論付けてよいか？

いいえ。

目に見えるクロスピークがないからといって、必ずしも2つの核が関連していないことを意味するわけではない。

例えば、Karplus関係によれば、特定の二面角は³Jカップリングを大幅に減少させることがあります。

クロスピークが対角線の近くに位置し、対角線の裾（テール）に隠れている場合、観測が困難になることがあります。

交換可能なプロトンは急速な化学交換を起こし、その結果、顕著な線幅の広がりが生じることがあります。

TOCSYにおいて、混合時間が短すぎると、磁化がスピン系のより遠くのメンバーに到達できなくなる可能性があります。

したがって、「カップリングなし」という結論を、クロスピークの欠如のみに基づいて下すべきではありません。解釈にあたっては、1Dの分裂パターン、補完的な2D NMRデータ、および実験に使用した取得パラメータも考慮する必要があります。。

3. gCOSYやgTOCSYのような勾配磁場強化実験の利点は何か？

パルス磁場勾配（PFG）は、特定のコヒーレンス転送経路を選択し、一部のt₁ノイズやアーチファクトを抑制するために使用できます。

従来の位相サイクル実験と比較して、勾配磁場強化シーケンスは必要なスキャン回数を削減できる場合もあります。

実際に節約できる装置時間は、特定のパルスシーケンスと取得パラメータに依存します。

しかし、勾配磁場選択は、根本的な実験上の問題を補うことはできません。シミングの不良、パルス校正の不正確さ、溶媒抑制の不十分さ、あるいは間接次元におけるサンプリング不足は、依然としてスペクトルの品質を損なう可能性があります。信頼性の高いCOSYおよびTOCSYスペクトルを得るためには、優れた基本的な実験セットアップが不可欠です。

実践におけるCOSYとTOCSYの選択

COSYとTOCSYは、2D NMR分光法において最も有用な組み合わせの一つを形成します。

COSYは、どのプロトンが直接観測可能なJカップリング関係を示すかを特定するのに役立ち、局所的な連結性を追跡するのに特に有用です。

TOCSYは、どのプロトンが同じスピン系に属しているかを決定するのに役立ち、個々の中間ピークが重なっていたり、遠くのプロトンが強い直接相関を示さなかったりする場合でも、関連する共鳴をグループ化することを可能にします。

重要なのは、実験を選択する前に構造上の疑問を定義することです。

局所的なプロトン配列を追跡することが目標であれば、COSYが自然な出発点となることが多いです。もし目標がカップリングしたスピン系全体のメンバーを特定することであれば、TOCSYが必要な追加情報を提供してくれます。

高品質なNMRスペクトルは、信頼性の高い構造解析の基盤です。CIQTEK CAN Series液体NMR分光計は、安定した磁石システムと包括的なパルスシーケンスライブラリを組み合わせ、化学、材料科学、生物医学、および関連分野の研究や教育のための、日常的な1D NMRから広範な2D NMR手法までの実験をサポートします。

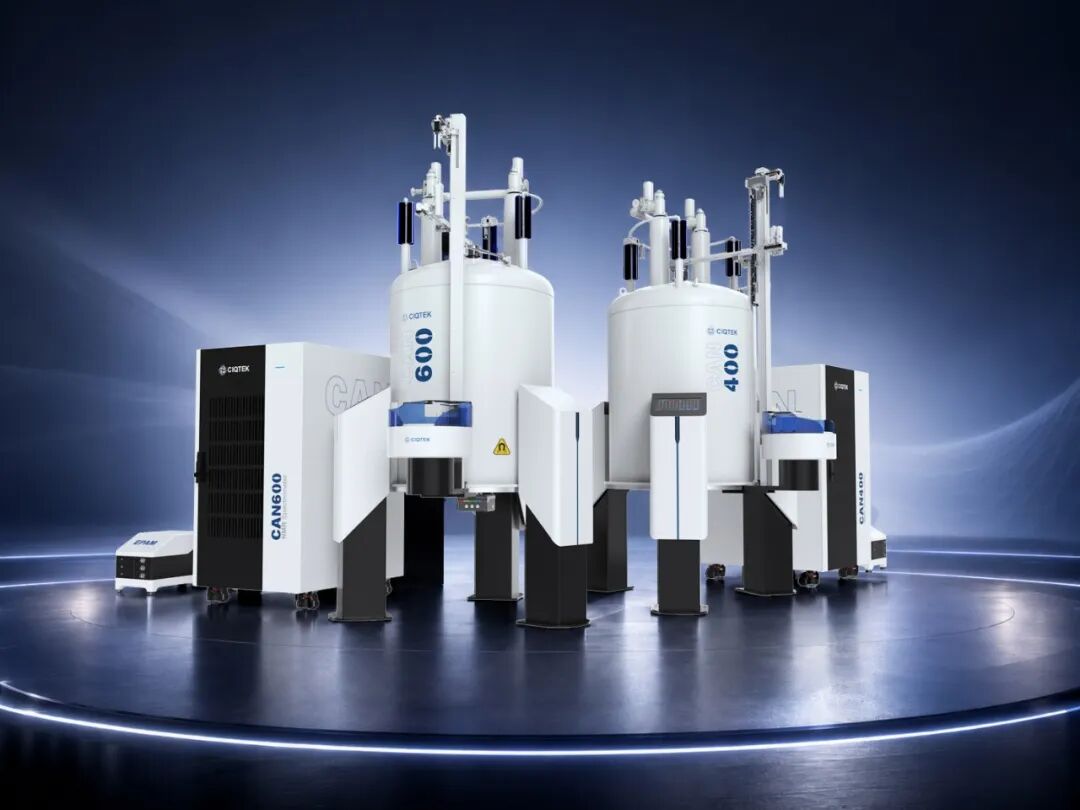

CIQTEK CAN400およびCAN600液体NMR分光計

COSYやTOCSYのスペクトルを解釈する際、最も難しい部分は、多くの場合、より多くの相関を集めることではなく、各クロスピークが何を意味し、何を意味しないのかを正確に理解することです。
