温州大学のYao Xiao教授のチームが主導した最近の研究により、バルク欠陥エンジニアリングと統合された表面再構成が、Na層状酸化物正極の長年の安定性の限界をどのように克服できるかが明らかになりました。
理論計算、放射光X線吸収分光法、共鳴非弾性X線散乱、球面収差補正走査透過電子顕微鏡法、オペランド電気化学質量分析法、および走査型電子顕微鏡を組み合わせることで、研究チームは、Y（イットリウム）誘起によるバルク欠陥制御と堅牢な再構成表面層が連携して、バルクと界面の両方の化学的性質を安定化できることを実証しました。
この戦略は、過剰な格子酸素の酸化とO-O二量体の形成を抑制し、Naイオンの輸送を改善し、遷移金属の溶出を低減し、格子歪みを緩和し、酸素レドックスの可逆性を高めます。その結果、高電圧Na層状酸化物正極における反応速度論、サイクル安定性、および電気化学的性能が大幅に向上しました。
この研究は「Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes（Na層状酸化物正極のための従来の化学変調を超えた表面再構成統合型バルク欠陥エンジニアリング）」と題され、Advanced Materials誌の2026年号に掲載されました。
なぜNa層状酸化物正極にはより優れた安定化が必要なのか
コスト削減と耐用年数の延長という二重の目標が、エネルギー貯蔵システムの開発を推進し続けています。
ナトリウムイオン電池は、ナトリウム資源が豊富で比較的低コストであるため、ますます注目を集めています。その動作メカニズムもリチウムイオン電池と類似しており、大規模なエネルギー貯蔵のための有望な手段となっています。
候補となる正極材料の中で、一般式O3型 NaTMO2で表される遷移金属層状酸化物は、比較的高い理論容量、単純な合成、および比較的高いタップ密度を持つため、特に魅力的です。
しかし、高電圧での深い脱ナトリウム化は、一連の構造的および界面的な問題を引き起こします。
これには、相転移、遷移金属の移動、格子酸素の損失、および界面での副反応が含まれる可能性があります。これらのプロセスが組み合わさることで、構造崩壊、容量低下、粒子割れ、および粉末化が生じる可能性があります。
表面コーティング、バルクドーピング、酸素空孔制御といった従来の戦略は、バルク、表面、または界面の挙動の特定の側面を改善できますが、これら3つすべてを同時に最適化することは依然として困難です。
これらの課題に対処するため、温州大学のYao Xiao教授のチームは、マルチスケール特性評価ワークフローの一環としてCIQTEK走査型電子顕微鏡を用いた詳細な調査を実施しました。モデル正極としてO3-NaNi1/3Fe1/3Mn1/3O2を使用し、研究チームは表面再構成統合型バルク欠陥エンジニアリング戦略を開発し、バルク、表面、および界面の安定性を同時に制御しました。
研究チームは、材料に適切な量のYを導入することで、局所的な電子構造と欠陥化学を制御しました。
強力なY-O-TM結合効果は、酸素空孔に関連する電荷補償とともに、O 2p軌道の電子構造を調整し、過剰な格子酸素の酸化と、電荷局在化によって引き起こされるO-O二量体の形成を抑制します。
同時に、再構成された表面相は、界面でのNaイオン輸送を改善するだけでなく、界面での副反応や遷移金属の溶出を抑制するのに役立つ、機械的に堅牢なバリアを提供します。
その結果、酸素レドックスの可逆性と局所的な配位安定性の両方が大幅に向上し、電気化学的反応速度と電荷移動効率が改善されました。
研究チームは、理論計算、放射光X線吸収分光法、共鳴非弾性X線散乱、球面収差補正走査透過電子顕微鏡法、オペランド電気化学質量分析法、およびその他の高度な特性評価手法を用いて、これらの結論を裏付けました。CIQTEK走査電子顕微鏡も、構造解析を裏付ける重要な形態学的証拠を提供するために使用されました。

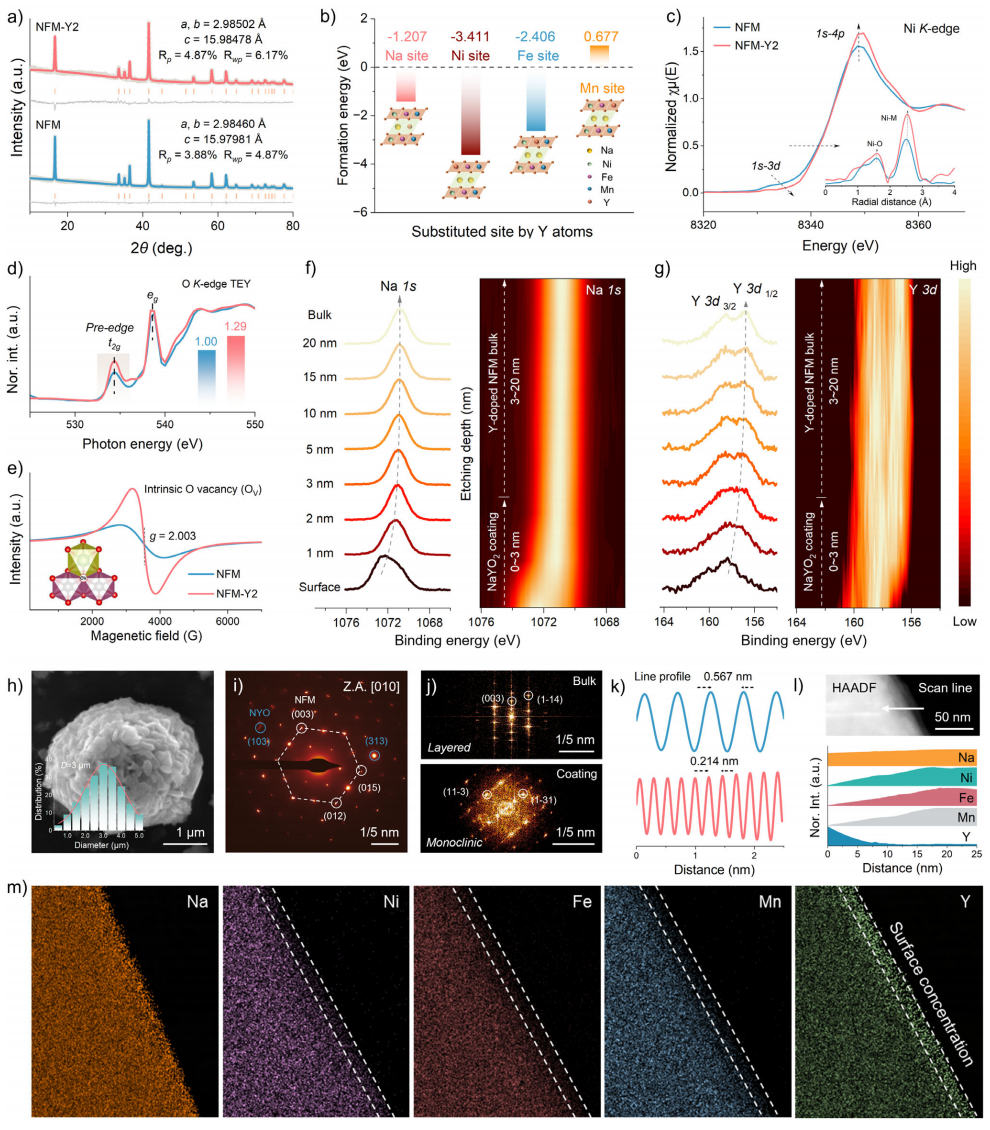

図1. 未処理およびY修飾Na層状酸化物正極の構造および組成の特性評価。
構造および組成の特性評価
最初の結果グループでは、未処理材料および修飾材料の結晶構造、電子状態、元素分布、およびマルチスケール形態を調査します。
粉末X線回折およびリートベルト解析により、修飾されたサンプルは六方晶O3層状構造を保持しており、Yを含む修飾に関連する弱い特徴的な回折特性のみが見られることが示されています。
わずかに拡大した格子定数は、修飾が全体的な層状フレームワークを破壊することなく、測定可能な構造的効果を生み出していることを示しています。
Ni K端X線吸収分光法およびフーリエ変換された広域X線吸収微細構造測定により、修飾が平均的な局所配位環境を変化させると同時に、NiO6八面体フレームワークの安定性を向上させることがさらに実証されました。
O K端軟X線吸収分光法は、電子スピン共鳴測定とともに、修飾材料中の酸素空孔濃度が増加していることを裏付けています。
深さ分解硬X線光電子分光法により、表面からバルクに向かうNaおよびYの化学状態の変化がさらに明らかになりました。
これらの結果は、Yを含む配位環境の存在を裏付けており、Yが局所的なY-O-TM配位構造に関与していることを示しています。
走査電子顕微鏡により、修飾された正極が球状の二次粒子形態を維持していることが示されています。
制限視野電子回折および高分解能電子顕微鏡により、修飾されたサンプルには表面再構成層が含まれている一方で、層状のバルク相が保持されていることがさらに明らかになりました。
元素マッピングにより、Ni、Fe、Mnが粒子全体に比較的均一に分布している一方で、Yは表面付近で濃縮され、内部に向かって勾配があることが示されています。
これらの観察結果は、バルク領域と表面領域の両方で修飾が成功したことを裏付けています。

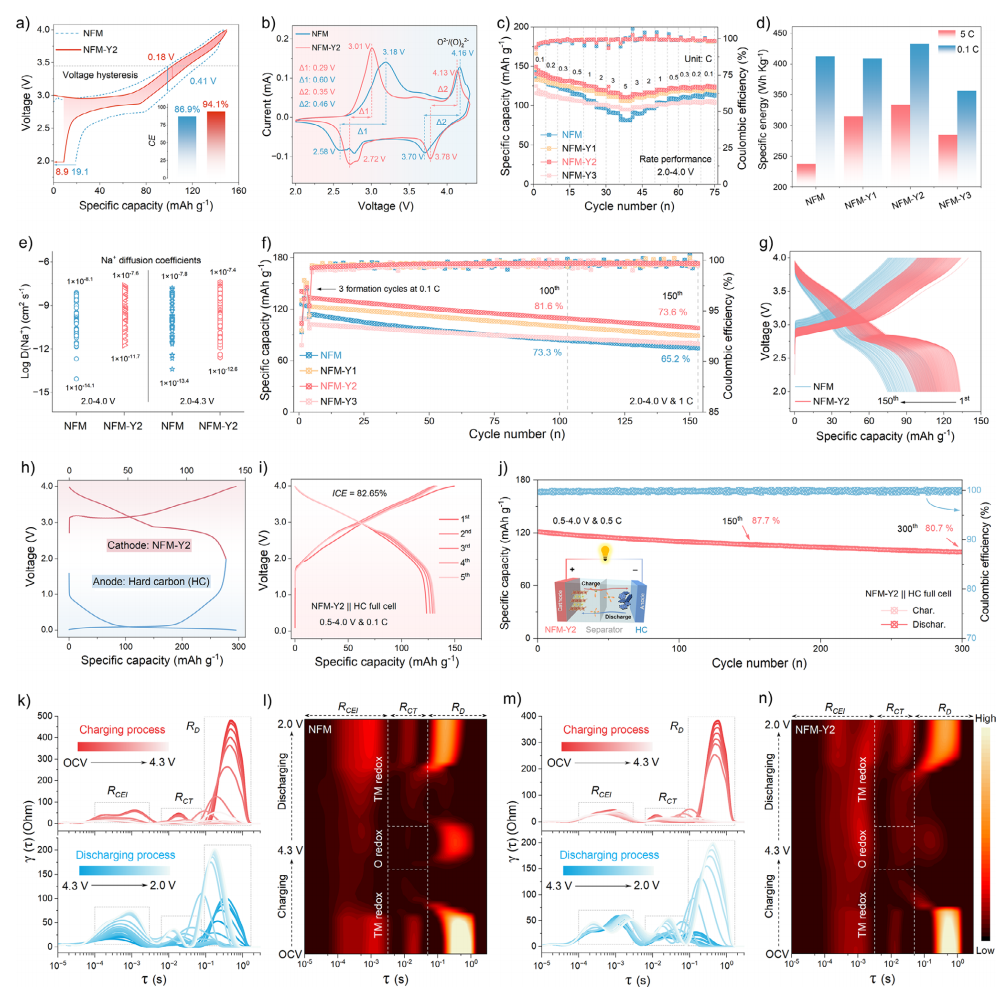

図2. 未処理およびY修飾Na層状酸化物正極の電気化学的性能と反応速度論的挙動。
電気化学的性能と反応速度論
電気化学データは、修飾された正極が明確な性能上の利点を持つことを示しています。
0.1 Cでの定電流充放電曲線は、未処理材料には顕著な電圧ヒステリシスと比較的低い初期クーロン効率があることを示しています。
対照的に、修飾されたサンプルは、より低い充放電ヒステリシスと約94.1%の初期クーロン効率を示しており、反応の可逆性が向上していることを示しています。
微分容量解析により、修飾されたサンプルでは酸化還元ピークの分離がより小さいことがさらに示されています。
これは、レドックスの可逆性が向上し、電気化学的反応速度が速くなったことを示しています。
2.0 Vから4.0 V2.0 to 4.0 Vでのレート性能測定は、修飾された材料が異なる電流密度全体でより高い放電容量を維持することを示しています。
高レート時であっても、Y修飾正極は未処理材料に対して明確な容量上の利点を保持しています。
計算されたNaイオン拡散係数は、修飾されたサンプルがナトリウムイオン拡散能力において約1〜2桁の向上を示すことを示しています。
長期サイクル試験でも、修飾された正極はより高い容量維持率、より優れたエネルギー効率、およびより安定した電圧プロファイルを維持することが示されています。
修飾された正極は、フルセル構成における実用的な可能性を評価するために、ハードカーボン負極とさらに組み合わされました。
フルセルの結果は、安定した充放電挙動と長期的なサイクル性能を裏付けています。
オペランド電気化学インピーダンス分光法により、全インピーダンスが正極・電解質界面、電荷移動抵抗、およびバルク拡散抵抗からの寄与に分解されます。
未処理材料と比較して、修飾された正極はサイクル中に低く安定したインピーダンス値を示します。これは、界面の安定性とNaイオン輸送が大幅に改善されたことを示しています。

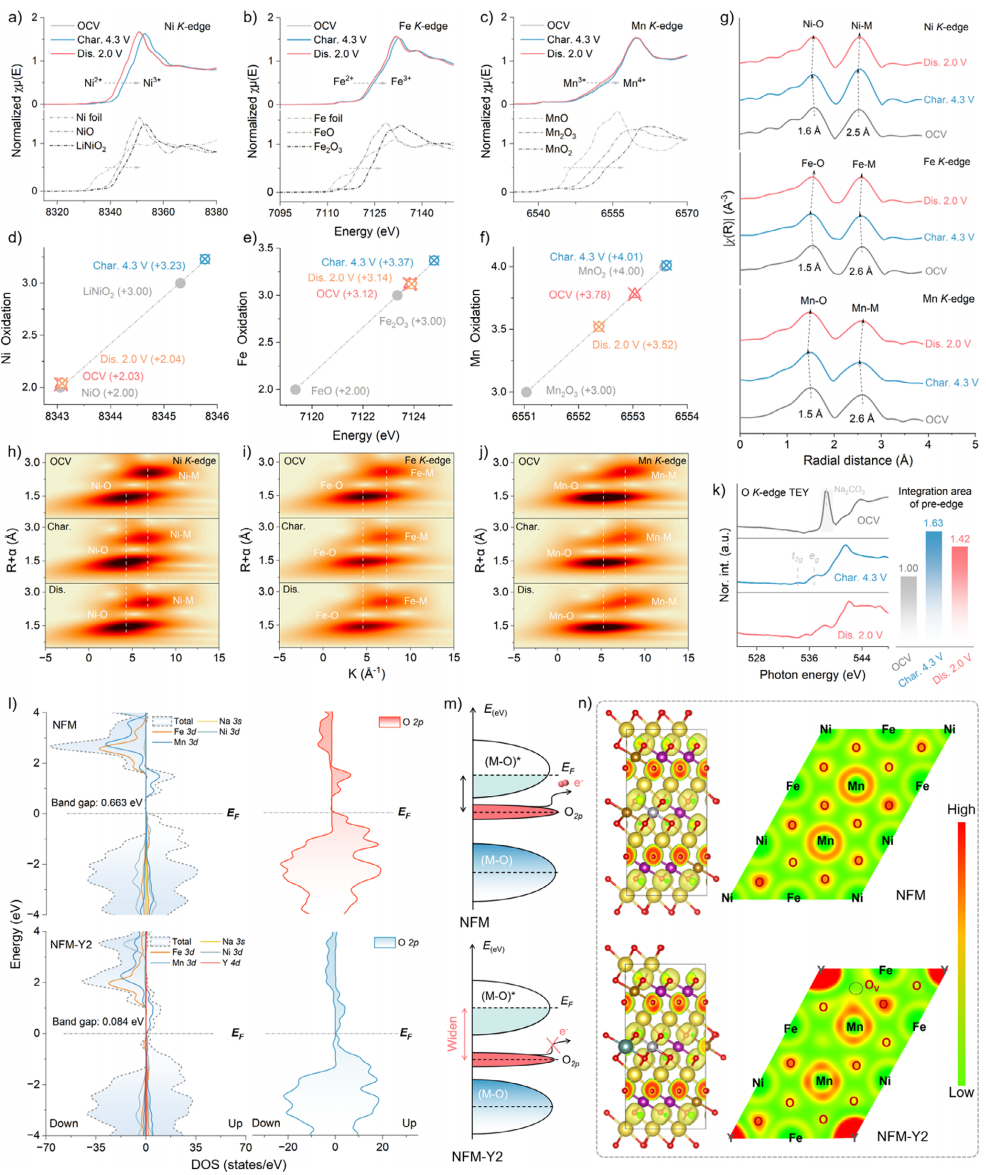

図3. 電気化学的サイクル中の電荷補償メカニズムと電子構造の進化。
電荷補償と電子構造の進化
修飾された正極が改善された電気化学的挙動を示す理由を理解するために、研究者らは非共鳴X線発光分光法、状態密度計算、および電子局在化解析を用いて、電荷補償と電子構造の進化を調査した。
異なる充電状態で収集されたNi、Fe、およびMnのK吸収端X線吸収分光法は、遷移金属のレドックスプロセスに関する洞察を提供する。
解析の結果、Ni2+/Ni3+/Ni4+が、充放電中の主要な遷移金属電荷補償中心として機能することが示された。
FeおよびMnも、酸素レドックスに関連する電荷再分配に関与している。
重要なことに、これらの変化は放電後も可逆的である。
Ni、Fe、およびMnのK吸収端フーリエ変換EXAFSの結果は、ウェーブレット変換マップとともに、TMO6八面体がサイクル中に永久的な構造崩壊を起こすことなく、可逆的な収縮と膨張を繰り返すことを示している。
異なる充電状態におけるO K吸収端軟X線吸収測定は、格子酸素が電荷補償に可逆的に関与していることをさらに実証している。
投影状態密度計算は、Y 4d状態が電子帯域幅を広げ、電子伝導性を高めることを示している。
同時に、Yの導入はO 2p電子構造を調整する。
計算された酸素レドックス熱力学の比較は、未修飾材料と修飾材料の間に明確な違いがあることを示している。
電子局在関数マップは、Y導入後に酸素原子周辺の電子密度が増加し、電子局在が減少したことをさらに示している。これらの効果は格子酸素の固定を強化し、不可逆的な酸素酸化を抑制するのに役立つ。
【

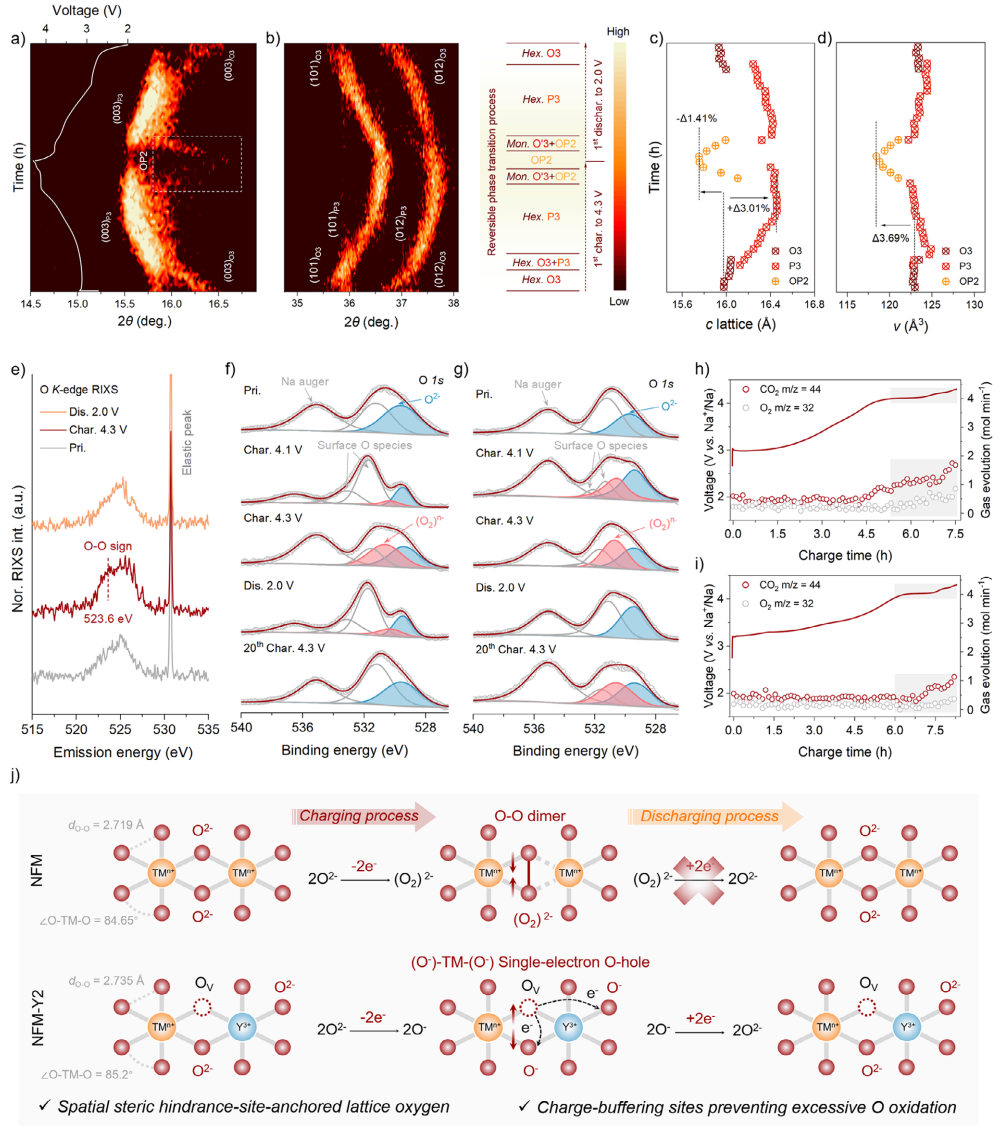

図4. 充電および放電中の格子進化とアニオン性酸素レドックスメカニズム。
格子進化と可逆的酸素レドックス
オペランドX線回折、共鳴非弾性X線散乱、X線光電子分光法、およびオペランド差分電気化学質量分析法を用いて、相進化とアニオン性酸素レドックスの可逆性をさらに明らかにした。
最初の充放電サイクル中に収集されたオペランドXRDは、修飾された正極の方がより可逆的な相進化経路をたどることを示している。
c軸格子定数と単位格子体積の同時変化も、修飾された材料の方がサイクル中の格子膨張と体積変化が大幅に少ないことを示している。
この構造的変動の低減は、サイクルによって誘発される格子応力を緩和するのに役立つ。
4.3 Vまでの充電中に収集された非共鳴O K吸収端RIXSの結果は、可逆的な酸化酸素信号のみが生成されることを示している。
明らかな不可逆的なO2放出は観察されない。
放電後、酸化酸素の特徴は消失し、酸素レドックスプロセスの可逆性を裏付けている。
未修飾材料は異なる挙動を示す。
放電後、不可逆的な過酸化物関連の信号が残り、サイクルとともに徐々に顕著になる。
対照的に、修飾された材料は酸化酸素種の可逆的な消失を示し、長期間のサイクル後も酸素レドックス活性を維持する。
オペランド差分電気化学質量分析法がさらなる証拠を提供する。
未修飾材料はかなりの量のCO2を放出する。およびO2（高電圧領域において）。
修飾された正極からのガス発生は明らかに抑制されている。
提案されているメカニズムは、未修飾材料の方が不可逆的なO-O二量体を蓄積しやすく、最終的に恒久的な酸素損失につながるというものである。
対照的に、修飾された材料は、酸素空孔からの電荷補償と、Yによって導入された立体および電子的な効果に依存して、より可逆的な電子酸素空孔を生成する。この構造的環境が、不可逆的な過酸化物様酸素二量体の形成を抑制する。

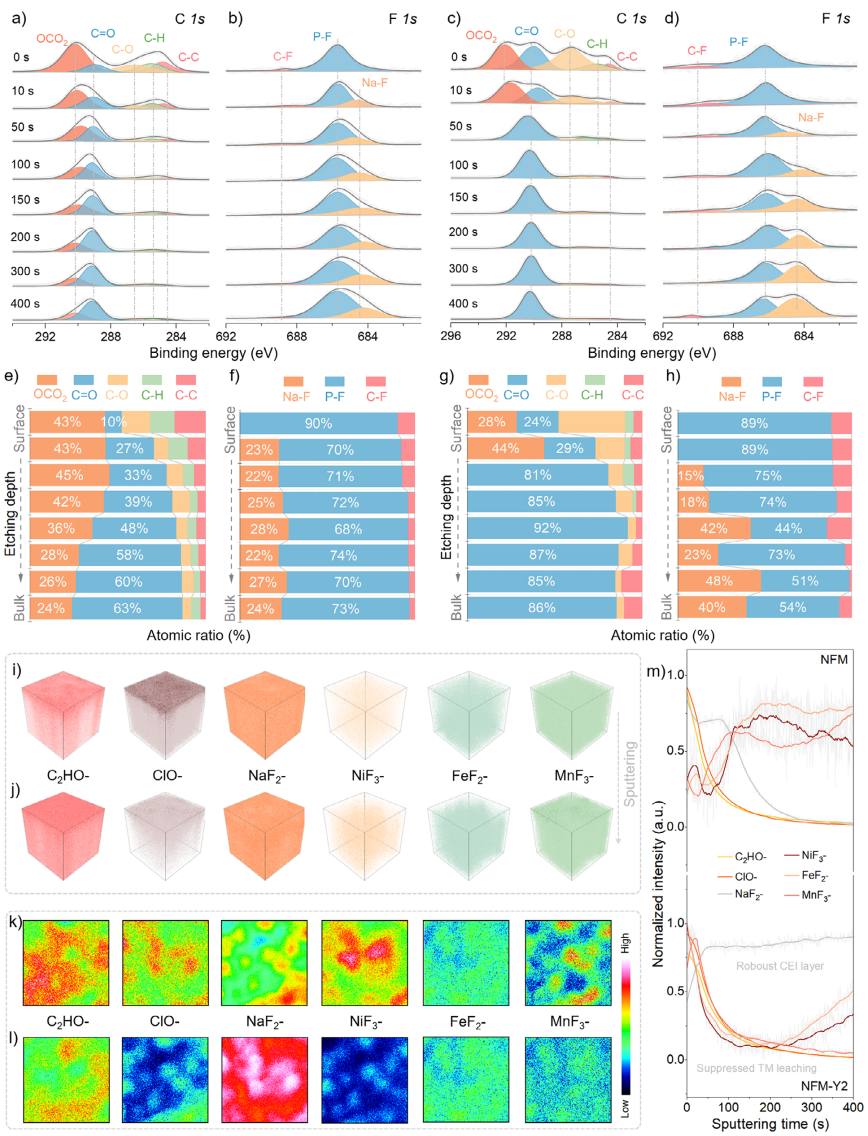

図5. 未修飾正極および修飾正極の界面膜の進化と副反応の解析。
界面膜の進化と副反応の抑制
本研究では、深さ分解X線光電子分光法および飛行時間型二次イオン質量分析法を用いて、正極と電解質の界面についても調査した。
サイクル後、未修飾正極には比較的厚く不安定な界面相が形成される。
その表面には、有機および無機の電解質分解生成物が高比率で含まれている。
これらの種は徐々に粒子の内部へと浸透しており、広範な界面副反応が起こっていることを示している。
対照的に、修飾された正極には、より薄く均一なNaFリッチな界面層が形成される。
このより安定した界面は、電解質の分解と遷移金属の溶出を抑制するのに役立つ。
3次元飛行時間型二次イオン質量分析法および2次元化学マップは、未修飾材料の方がより多量の電解質分解生成物および溶出した遷移金属種を蓄積していることをさらに示している。
これらの種の一部は粒子内部へと移動する。
修飾された正極では、これらの望ましくない生成物からの信号が大幅に弱くなっている。この結果は、再構築された表面が界面の化学的安定性を大幅に向上させることを実証している。

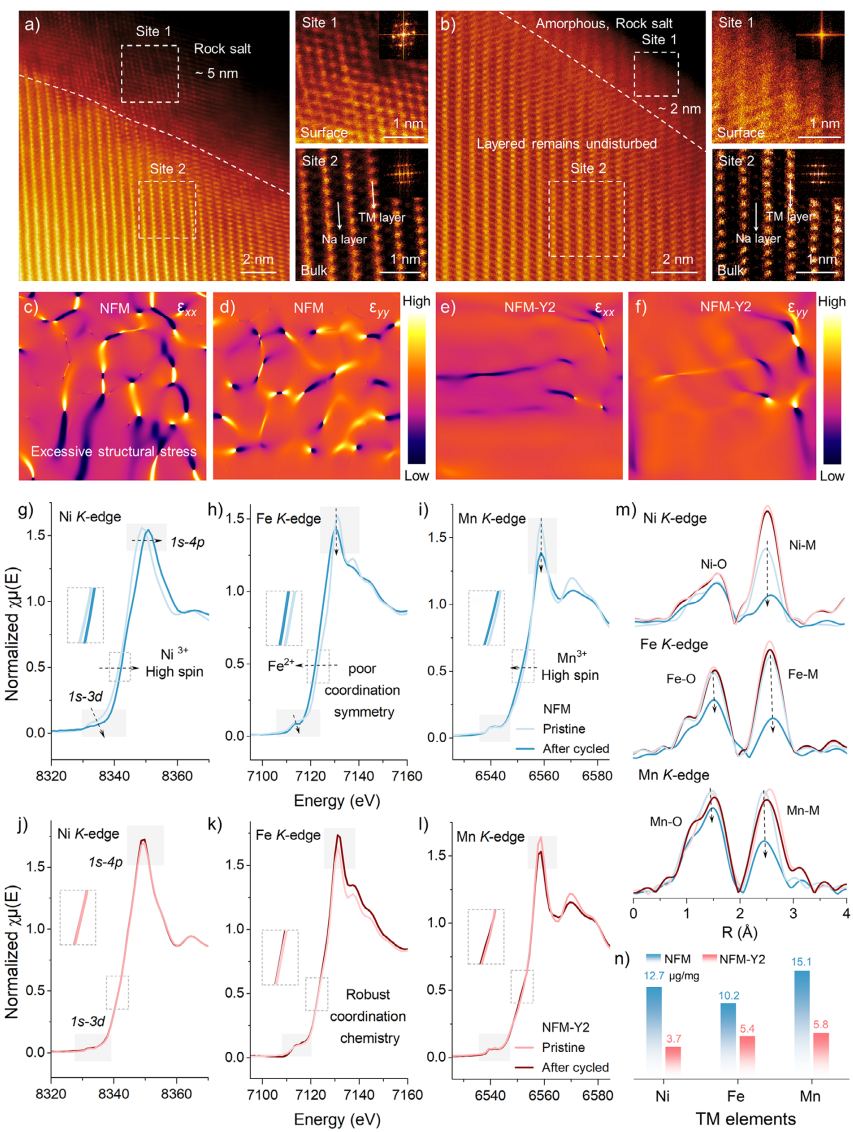

図6. 長期サイクル後の構造進化、格子歪み、および遷移金属の配位。
長期サイクル後の構造進化
本研究の最終パートでは、未処理材料と改質材料が長期サイクル後にどのように進化するかに焦点を当てる。
原子スケールから粒子スケールまでの変化を調査するために、球面収差補正透過型電子顕微鏡、幾何学的位相解析、放射光X線吸収分光法、および電子結合関連分光法を用いた。
150サイクル後、未処理の正極には約5 nmの厚さの岩塩型表面再構成層が形成される。
また、粒子内部では多数の転位と顕著な格子歪みが観察される。
しかし、改質された正極では、約2 nmの非晶質表面層しか形成されない。
さらに重要なことに、層状のバルク構造は高度に秩序化された状態を維持している。
幾何学的位相解析により、未処理の正極において強力かつ高度に異方性のある格子歪みが明らかになった。
応力は粒界付近に集中している。
改質された正極は、より均一な歪み分布と、全体的に大幅に低い歪み強度を示している。
サイクル前後に収集された放射光X線吸収測定では、未処理の正極において不可逆的な遷移金属の価数変化と配位対称性の崩壊が示されている。
対照的に、改質された材料では、吸収スペクトルの形状およびエネルギー位置のいずれにおいてもほとんど変化が見られない。
フーリエ変換された広域X線吸収微細構造解析により、TMO6八面体配位は、改質された正極において維持されている。
電解液中に溶解した遷移金属の定量化においても、改質材料からのNi、Fe、Mnの溶出が大幅に低減していることが示された。これらの結果は、界面および構造の安定性が大幅に向上したことを実証している。
従来の化学的改質を超えたマルチレベル戦略
本研究では、以下の戦略に基づく統合的なアプローチを導入する。表面再構成およびバルク欠陥エンジニアリングこれは、Na層状酸化物正極の複数の限界を克服するためのものである。
単一の化学的改質手法に主に依存する従来のアプローチとは異なり、本戦略は同時に以下の要素を制御する。バルク、表面、および界面。
実験と理論を組み合わせた結果から、3つの主要な安定化メカニズムが明らかになった。
第一に、より強固に結合した再構成表面層が界面安定性を向上させ、電解液の分解と遷移金属の溶出を抑制する。
第二に、Yの導入と酸素空孔エンジニアリングが局所的な配位とO 2p電子構造を制御し、不可逆的なO-O二量体の形成を抑制しつつ、より可逆的な酸素レドックス経路を可能にする。
第三に、改質された構造がNaイオン輸送を改善し、格子歪みを低減させ、長期間の充放電サイクル中における遷移金属の配位環境を安定化させる。
これらの効果が相まって、酸素レドックスの可逆性、Naイオン拡散速度、電気化学反応速度、および長期的な構造安定性が大幅に向上する。
得られたNa層状酸化物正極は、電気化学的性能と高速な反応速度の強力な組み合わせを示しており、実用的な高電圧ナトリウムイオン電池への応用の可能性を強調している。
より広範には、本研究は次世代の層状酸化物正極のための新しい設計フレームワークを確立するものであり、それは以下の要素を組み合わせたものである。表面再構成、格子欠陥エンジニアリング、および界面制御（単独の化学的改質戦略に依存するのではなく）。
参考文献
Z.-C. Jian, M. Yang, R. Li, et al.
“Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes.”
Advanced Materials (2026): e74313.
DOI: 10.1002/adma.74313
