次世代タングステンフィラメント走査型電子顕微鏡

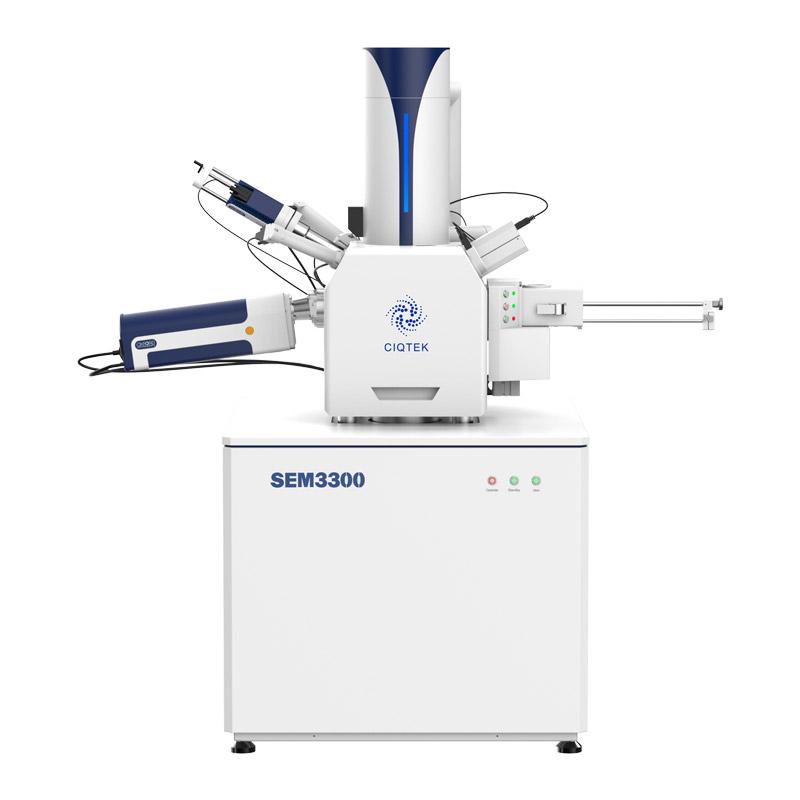

CIQTEK SEM3300走査型電子顕微鏡 (SEM)には、「スーパートンネル」電子光学、インレンズ電子検出器、静電および電磁複合対物レンズなどの技術が組み込まれています。これらの技術をタングステン フィラメント顕微鏡に適用することにより、このような SEM の長年の分解能限界が超えられ、以前は電界放出型 SEM でのみ達成できた低電圧分析タスクをタングステン フィラメント SEM で実行できるようになりました。
リチウム電池の隔膜を 1 kV、倍率 20,000 倍でフィルムで撮影した画像、SEM3300 で撮影した画像
垂直に取り付けられたチャンバー カメラを使用して試料ステージのナビゲーション用の光学画像をキャプチャすると、より直感的で正確な試料の位置決めが可能になります。
自動明るさとコントラスト、自動フォーカス、自動乱視補正機能が向上しました。ワンクリックで画像化！
調整済みの交換用フィラメント モジュールはすぐに使用できます。
CIQTEK SEM 顕微鏡ソフトウェアは、さまざまな種類の粒子や細孔サンプルに適したさまざまなターゲット検出およびセグメンテーション アルゴリズムを採用しています。これにより、粒子および細孔統計の定量分析が可能になり、材料科学、地質学、環境科学などの分野に応用できます。
電子顕微鏡で取得した画像に対してオンラインまたはオフラインで画像後処理を実行し、一般的に使用される EM 画像処理機能、便利な測定、および注釈ツールを統合します。
線幅エッジの自動認識により、より正確な測定とより高い一貫性が実現します。ライン、スペース、ピッチなどの複数のエッジ検出モードをサポート。複数の画像フォーマットに対応し、一般的に使用されるさまざまな画像後処理機能を備えています。このソフトウェアは使いやすく、効率的で正確です。
画像取得、動作条件設定、電源オン/オフ、ステージ制御などを含む、SEM 顕微鏡を制御するための一連のインターフェイスを提供します。簡潔なインターフェイス定義により、特定の電子顕微鏡操作スクリプトとソフトウェアの迅速な開発が可能になり、関心領域の自動追跡、産業オートメーションデータ収集、画像ドリフト補正、およびその他の機能。珪藻分析、鉄鋼不純物検査、清浄度分析、原料管理などの専門分野のソフトウェア開発に使用可能
。
| CIQTEK SEM3300 SEM 顕微鏡仕様 | ||||
| 電子光学 | 解決策 | 2.5 nm @ 15 kV、SE 4 nm @ 3 kV、SE 5 nm @ 1 kV、SE |
||
| 加速電圧 | 0.1kV～30kV | |||
| 倍率（ポラロイド） | 1×～300,000× | |||
| 標本室 | カメラ | 光学ナビゲーション | ||
| チャンバーモニタリング | ||||
| ステージタイプ | 5軸真空対応電動 | |||
| XY範囲 | 125mm | |||
| Zレンジ | 50mm | |||
| Tレンジ | -10°～90° | |||
| Rレンジ | 360° | |||
| SEM 検出器 | スタンダード | レンズ内電子検出器 (Inlens) エバーハート・ソーンリー検出器 (ETD) |
||
| オプション | リトラクタブル後方散乱電子検出器 (BSED) エネルギー分散型分光器 (EDS / EDX) 後方散乱電子回折パターン (EBSD) |
|||
| オプション | 試料交換ロードロック | |||
| トラックボール&ノブコントロールパネル | ||||
| ユーザーインターフェース | オペレーティングシステム | ウィンドウズ | ||
| ナビゲーション | 光学式ナビゲーション、ジェスチャークイックナビゲーション、トラックボール (オプション) | |||
| 自動機能 | 自動明るさとコントラスト、自動フォーカス、自動スティグマメーター | |||
