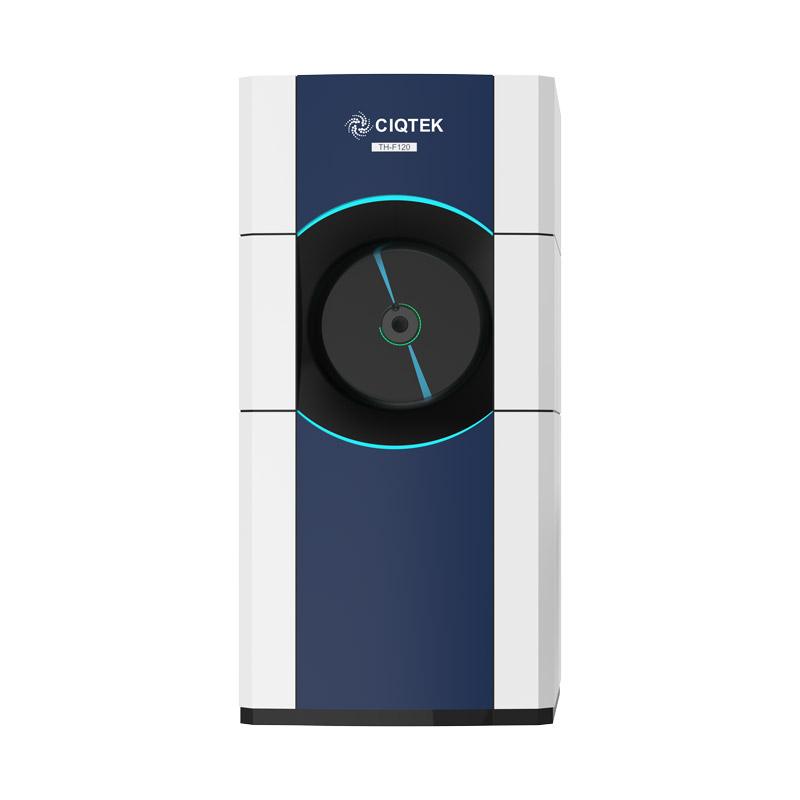

120kV 電界放射型透過電子顕微鏡 (TEM)
１．分割されたワークスペース: ユーザーは、TEM への環境干渉を軽減する分割された部屋で快適に TEM を操作できます。
２．高い運用効率: 指定されたソフトウェアは高度に自動化されたプロセスを統合し、リアルタイム監視による効率的な TEM インタラクションを可能にします。
３．アップグレードされた操作体験: 高度に自動化されたシステムを備えた電界放出型電子銃を搭載。
４．高い拡張性: ユーザーがより上位の構成にアップグレードできるように、さまざまなアプリケーション要件を満たす十分なインターフェイスが確保されています。
| CIQTEK TH-F120 TEM 顕微鏡仕様 | ||
| ハイコントラストバージョン | 高解像度版 | |
| 加速電圧 | 10kV～120kV | 10kV～120kV |
| 情報制限 | 0.20nm | 0.14nm |
| ポイント解像度 | 0.36nm | 0.3nm |
| 倍率範囲 | 10 ~1,200,000 x | 10～1,500,000× |
| カメラセンサーサイズ | 4096 × 4096 (ピクセル) | 4096 × 4096 (ピクセル) |
| ステージの回転角度 | -90°～+90° | -70°～+70° |
| オプション装備 | EDS、STEM、サイドラインカメラ、EELS、クライオボックス | |
集束イオン ビーム (FIB) カラムを備えた電界放射型走査電子顕微鏡 (FE-SEM) CIQTEK DB550 集束イオンビーム走査型電子顕微鏡 (FIB-SEM)は、ナノ分析および試料調製用の集束イオンビームカラムを備えています。これは、「スーパー トンネル」電子光学技術、低収差および非磁性対物レンズ設計を利用しており、ナノスケール分析能力を保証する「低電圧、高分解能」機能を備えています。 イオンカラムは、非常に安定した高品質のイオンビームを備えた Ga+ 液体金属イオン源を促進し、ナノ加工能力を確保します。 DB550 は、統合されたナノマニピュレーター、ガス注入システム、およびユーザーフレンドリーな GUI ソフトウェアを備えたオールインワンのナノ分析および製造ワークステーションです。
もっと詳しく知る
大容量試料のクロススケールイメージングを実現する高速走査型電子顕微鏡 CIQTEK HEM6000高輝度大ビーム電流電子銃、高速電子ビーム偏向システム、高電圧試料ステージ減速、ダイナミック光軸、液浸電磁・静電コンボ対物レンズなどの設備技術ナノスケールの解像度を確保しながら高速画像取得を実現します。 自動化された操作プロセスは、より効率的かつスマートな大面積高解像度イメージング ワークフローなどのアプリケーション向けに設計されています。イメージング速度は、従来の電界放射型走査電子顕微鏡 (FESEM) よりも 5 倍以上高速に達することができます。
もっと詳しく知る
